Výrobní dokumentace Prim sport 1 - Igen

[Flavamatic]

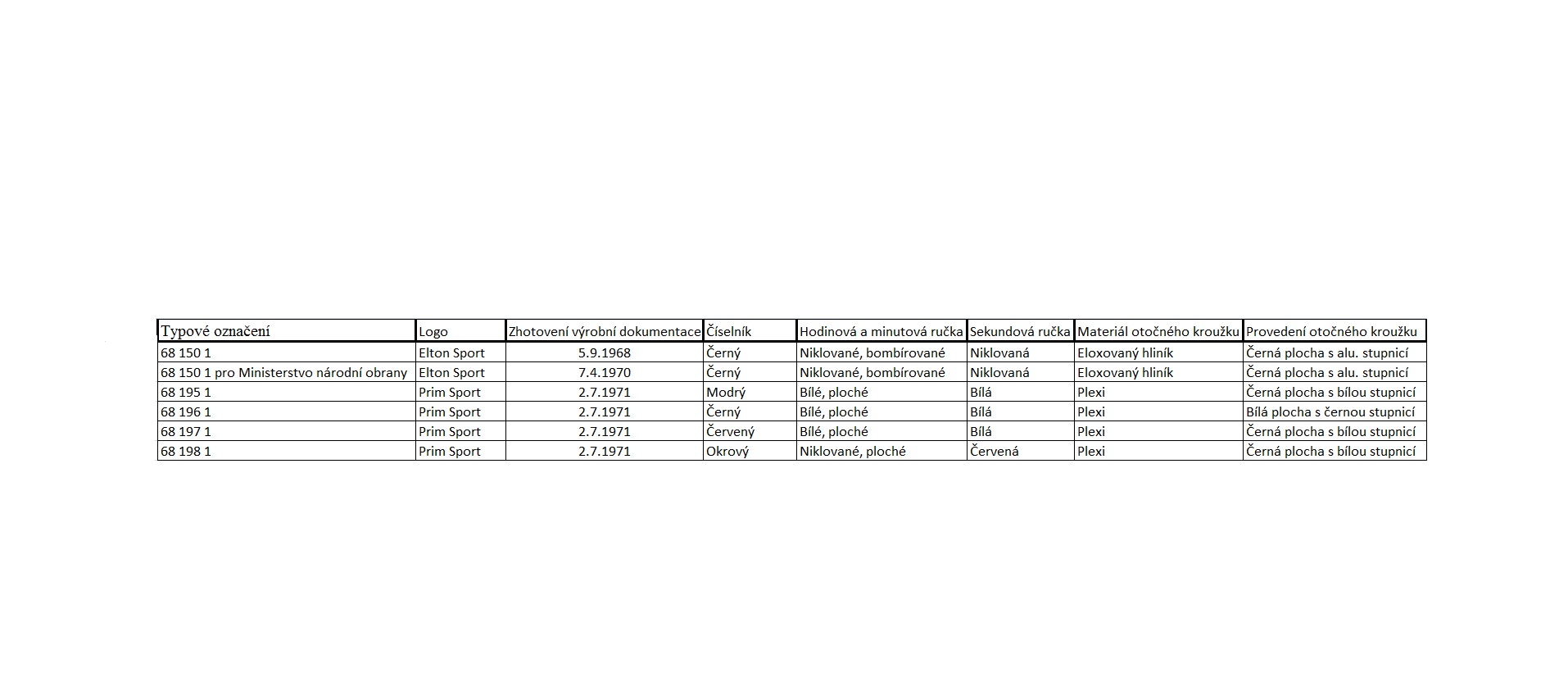

Se svolením accutrona přidávám do vlákna přehlednější tabulku všech barevný kombinací číselníků, ruček a otočných kroužků pro PS 1. Obrázek nezmenšuji, protože po komprimaci by byla data nečitelná.



Edit: chybka při nahrávání přílohy

Upraveno 11. dubna 2012 uživatelem Flavamatic

[Návštěvník Ondra]

Bral bych to celé s určitou rezervou. Výrobní dokumentace je jedna věc, a samotná výroba, resp. montáž finálních kousků do prodejní sítě, druhá. Viz níže, tj. ve výrobní dokumentaci chybějící nejčasntěší varianta (Prim Sport, niklované ploché ručky, černá plexi luneta). Respektive pod sériovým číslem, pod kterým se vyráběla, je ve výrobní dokumentaci uvedeno úplně něco jiného. Proto se asi červená vteřinovka do finální montáže nikdy nedostala, přestože v dokumntaci figuruje. Představuju si, že to nevypadalo hezky, tak původní záměr designéra v tehdejším Eltonu nakonec upravili do jiné podoby.



Teda vyskytuje, ale není na první pohled zřejmá. Je to právě ten první model "68 150 1" z roku 1968, který se vyráběl až do konce první poloviny 70-tých let, ale v lehce pozměněném provedení a sice s logem Prim, plochými ručkami a plexi minutovou stupnicí. Mám ve své sbírce hodinky v tomto provedení vč. krabičky na které je ještě nalepena samolepka s typovým číslem 681501. Pocházejí z roku cca 1973. Kromě toho mám fotokopii záručního listu z roku 1974, kde je opět nalepena nálepka s číslem 68 150 1 a uvedena prodejní cena 590,-Kčs.

Upraveno 12. dubna 2012 uživatelem Ondra

[Petr_P]

Accutron publikoval několik dalších zajímavostí ohledně vojenského modelu ELTON SPORT (68 150.1 pro MNO) na stránkách Eltonu.

[Petr_P]

Ještě se vrátím k pozdějšímu modelu typového čísla ?68 196 1? (PS 1 s černým číselníkem, bílou lunetou a ručkami). Na Chronomagu byly už dříve v různých vláknech publikovány dobové fotografie této varianty. Pro kompletnost informací a přehlednost budoucích čtenářů tohoto vlákna si je dovolím znovu publikovat i s uvedením autora a zdrojového vlákna:



1) Bigesův screenshot filmu z roku 1974 je z tohoto vlákna.





2) Foto z rodinného archívu Skalise je z roku 1983 a bylo poprvé publikováno v tomto vlákně. Zachycené PS1 68 196.1 jsou včetně originálního náramku.



[Luk]

Ani jsme nemuseli moc dlouho čekat a červená vteřinovka se žlutým ciferníkem je na světě. Aukro

[Petr_P]

Ani jsme nemuseli moc dlouho čekat a červená vteřinovka se žlutým ciferníkem je na světě. Aukro



Nirmalita (ta prodejkyně) už je osobně představila v tomto vlákně o PS1 - IGENech.



Takže červená sekundovka existuje, okrově žluté Sport I.gen ze soukromého archivu bývalého zaměstnance, původní stav, strojek typu 681 ale bez INCABLOCu.





[Luk]

To mi uniklo.

[Petr_P]

Accutron publikoval několik dalších zajímavostí ohledně vojenského modelu ELTON SPORT (68 150.1 pro MNO) na stránkách Eltonu.



Na stránkách Eltonu je, v souvislosti s otevřením limitované edice 50 ks hodinek ?Elton Sport 2012? s kal.94, opakována stručná historie původních ELTON SPORT pro MNO i na dalším odkazu.



Protože se ale do budoucna může stát, že ta informace z jejich stránek zmizí, tak to tady ještě jednou přepíšu. Ilustrační fotky záručního listu a hodinek ELTON SPORT (68 150 1 pro MNO) sériového čísla 0000038 sem znovu nedávám, protože oboje už tady bylo Chronomagu publikováno.



Historie modelu.



V roce 1965 vyrobila Chronotechna Nové Město nad Metují pro armádu tři sta kusovou sérii legendárních hodinek Prim Orlík. Ve snaze využít zkušeností získaných při vývoji a výrobě těchto hodinek byl na konci roku 1967 zahájen vývoj sportovních hodinek pro civilní použití. Hodinky dostaly název ELTON SPORT, podle nového názvu novoměstského hodinářského závodu, který se měl začít používat od 1. ledna 1969. Do výroby se dostaly na konci roku 1968. Byly to první československé hodinky speciálně určené pro sportovní využití. Jejich vodotěsnost byla zkoušena na hodnotu 4 AT a otočný kroužek umožňoval odečítání krátkých časových intervalů. Součástí balení hodinek byla i miniaturní brožura, která obsahovala podrobný Návod na použití a Záruční list.



V roce 1970 získal novoměstský hodinářský závod na tento typ hodinek zakázku od Ministerstva národní obrany. Provedení pro armádu se lišilo od standardního tím, že byla zvýšena vodotěsnost ze 4 AT na 6 AT a na každé hodinky bylo vyraženo výrobní číslo.

Perlička na závěr.



Původně měla být garantovaná vodotěsnost hodinek určených pro armádu 5 AT a na tuto hodnotu byla vyrobena i raznice s nápisy na dno hodinek. Pak však došlo na žádost objednatele k navýšení této hodnoty na 6 AT. Aby se nemusela vyrábět nová raznice, která by se od té vyrobené lišila pouze v hodnotě zkušebního tlaku, byla v eltonské nástrojárně pozměněna číslice ?5? na ?6?. Výsledkem byl neobvyklý novotvar, později sběrateli hodinek Prim nazvaný ?eltonská šestka?.



Zdroj: ELTON hodinářská a.s.

[Petr_P]

Nirmalita (ta prodejkyně) už je osobně představila v tomto vlákně o PS1 - IGENech.



Ještě přidám kompletní text, který Nirmalita k hodinkám připojila na Aukru:



V aukci od koruny nabízím asi nejhledanější model Prim Sport I.generace s okrově žlutým číselníkem. Tento kousek ve výjimečně zachovalém nálezovém stavu viz. foto je asi nějaký zkušební kus ze začátku výroby tohoto modelu: má od pozdější doby odlišnou červenou sekundovku s fosforovým okénkem a strojek typu 681, ten byl zkontrolován-seřízen hodinářem a šlape opravdu skvěle. Určitě byly velmi málo nošené, jen drobná koroze vespod pouzdra těsně kolem víka a lehounce chycené ručky, číselník je v perfektním stavu včetně fosforu i original odražená korunka je jako netknutá, armované sklíčko není vůbec poškrábané a otočná luneta je taky top. Tento kousek je dle mého názoru předurčen na přední místo sbírky Prim Sport. Pro náročné. Žlutý plastový řemínek se žlutou sponou je součástí aukce...

Poznámka: Ze starších příspěvků v tomto vlákně víme, že strojek s tlumičem INCABLOC, který má na základně strojku vyraženo číslo 68 1, je ve skutečnosti strojek 68 3 z počátku výroby (asi rok 1969).

[Petr_P]

Ve vlákně o záručních listech hodinek Prim Sport 1 a 2 se objevil nesmírně zajímavý příspěvek, které znovu zachycuje jediný známý vyplněný záruční list na ELTON SPORT, orazítkovaný v Klenotech Pardubice dne 28.8.1971 (to je nejlepší odhad poslední číslice letopočtu). Tentokrát jsou k záručáku přiřazeny i konkrétní hodinky. Na obrázku jsou to ty vpravo.



Je o to cennější nález, protože se dnes jedná o asi nejstarší známý datovaný záručák na ES či PS1.



Přidávám dva záručáky a hodinky co k nim patří. Je v nich trochu zmatek. Mohla to pomotat prodavačka při prodeji. Jinak nevím, někdo to třeba rozluští. Je to od 90 letého pána co nezná internet AUKRO ani PAREXO. Tak věřím, že to tak kdysi získal. Hodinky jsou stejné akorát jeden číselník je mat a druhý lesklý.









Jsou to nikoliv ELTON SPORT (68 150 1) s duralovou vložkou lunety, ale ?normální? PRIM SPORT 1 (68 150 1) s plexisklovou vložkou lunety.



Plexi vložka lunety by měla být časově v pořádku. Viz Accutronův nález ve výrobní dokumentaci:



?Co se týká použití Alu a plexi minutové stupnice v otočném kroužku, tak věci se mají následovně.

U prvního provedení PS1 typového označení 68 150 1 z roku 1968 byla použita Alu minutová stupnice se svítícím bodem na "12". To bylo změněno v dokumentaci dne 6.4.1970.

V ten den se změnila stupnice z Alu na plexi. Od toho okamžiku se tedy používala na PS1 pro civilní použití pouze plexi minutová stupnice.



Následující den tj.7.4.1970 byla vydaná dokumentace na "68 150 1 pro MNO" a tam byla Alu stupnice ponechána. To znamená, že Alu stupnice se používala na vojenských a všech civilních PS1 vyrobených do jara roku 1970.



Ještě jedna informace pro nás chronomagory, kteří sbíráme PS1. Původní provedení korunky u PS1 bylo v dokumentaci nahrazeno tím upraveným s krčkem dne 15.2.1973.



To, že hodinky budou jedny z nejstarších, potvrzuje lesklý černý nátěr číselníku (kdyby bylo hodinky možné rozebrat, byl by číselník černý i na rubové straně), bombírované (prohnuté) ručky. Lze předpokládat, že uvnitř tiká strojek ve verzi 68.3 se třemi šroubky na můstku pérovníku.



Jako vždy něco nesedí ? tentokrát korunka. Ale! Hodinky už byly evidentně podrobeny servisnímu zásahu (viz. oranžové body na ručkách), takže se korunka mohla během desetiletí už vyměnit. Stejně jako náramek.



Zdá se, že záruční list vzor "ELTON SPORT" se používal, dokud nedošly natištěné zásoby.

[Petr_P]

Na stránkách Eltonu jsou v souvislosti s prezentací limitované edice 50 ks hodinek ?ELTON SPORT L.E.? (model z roku 2012 s kal.94) znovu stručně shrnuty počátky vývoje původních ELTON SPORT. A je tam zmíněno i několik letopočtů. Předpokládám, že odpovídají současnému stavu poznání dokumntů v archívu výrobce:



....první československé sportovní hodinky určené pro běžný prodej jejichž vývoj byl zahájen na konci roku 1967. Hodinky v té době dostaly název ELTON SPORT podle nového názvu novoměstského hodinářského závodu, který se měl začít používat od 1. ledna 1969. Do výroby se dostaly na konci roku 1968. Jejich vodotěsnost byla zkoušena na hodnotu 6 AT a otočný kroužek opatřený hliníkovým ukazatelem umožňoval odečítání krátkých časových intervalů. Součástí balení hodinek byla miniaturní brožura, která obsahovala podrobný Návod na použití a Záruční list. ...



Zdroj: ELTON hodinářská a.s.

[docent_tecka]

to vypada, ze na tech strankach eltonu je prvni ofiko fotka noveho retromodelu... vypadaji pekne, uz se tesim

[jmasa]

Flavmaticu? Ta tvoje tabulka je tedy konečná verze popisu jednotlivých igenů?

Upraveno 21. září 2012 uživatelem jmasa

[cedric]

Dnes jsem u kolegy viděl hodinky Prim Sport Igen, modré s červenou vteřinovkou bez okýnka (donesl je do práce, protože se dozvěděl, že mám primky rád :-). Kolega tvrdí, že tyto hodinky koupila jeho matka otci, na dovolené v Tatrách, když byl malý. Dušuje se, přísahá a tvrdí, že hodinky mají tuto červenou vteřinovkou již od nákupu.Nevím co si o tom mám myslet.

Pokud vše dobře dopadne, tak budu v pondělí jejich hrdým majitelem. Pak dodám foto.

[Honza.manta]

To jsou věci, tak to

Každopádně gratuluji k přírůstku a na ty fotky se už těším! Doufám, že fotky dodáš i v případě, že by jsi je nezískal, asi budou zajímat dost lidí.

[cedric]

Dodám, a zatím to vypadá, že budou moje. Jo, mají luxusní pouzdro... :-)

[Flavamatic]

Flavmaticu? Ta tvoje tabulka je tedy konečná verze popisu jednotlivých igenů?

Omlouvám se Ti za velice opožděnou reakci nějak jsem teď na chronomag trochu zapomněl. Ano, tabula by měla být finální verzí, tedy alespoň za předpokladu, že accutron nezveřejní další informace.

[straspol]

Dodám, a zatím to vypadá, že budou moje. Jo, mají luxusní pouzdro... :-)

???

[cedric]

???



nechápu tvé otazníky....

[cedric]

Tak se zázrak nekoná (tím myslím, zvláštní červenou vteřinovku) jinak se zázrak stal protože jsou moje. Viz. vlákno drancování bazarů a zastaváren. Kolega se opět zeptal doma a hodinky byly ještě za totáče v opravě a hodinář místo původní poškozené vteřinovky dal tuto oranžovou..
