A jak rychle se ten isopropylalkohol odpařuje? Lihu naleju několik lžic, chvíli šmudlam a je pryč.

Up

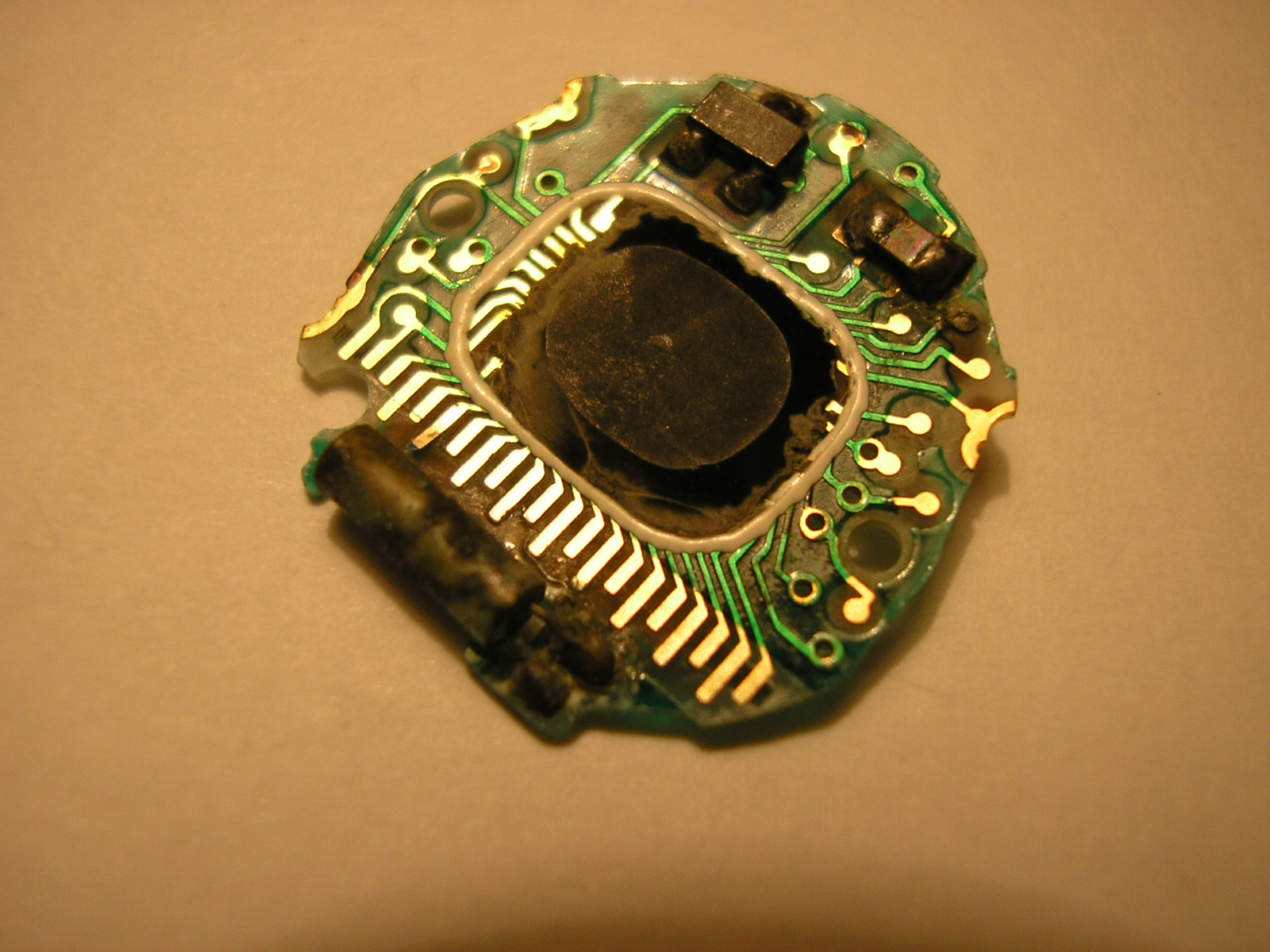

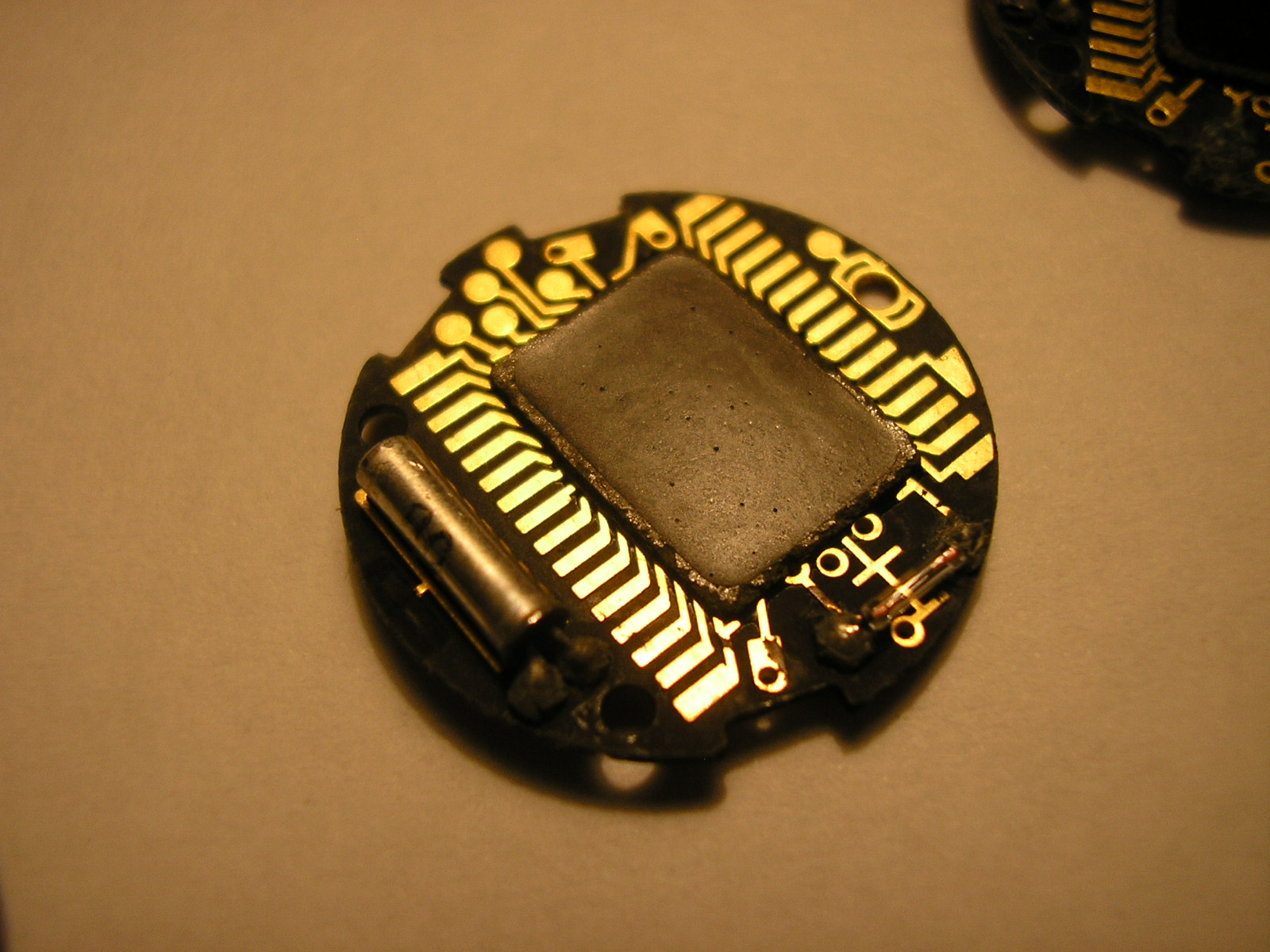

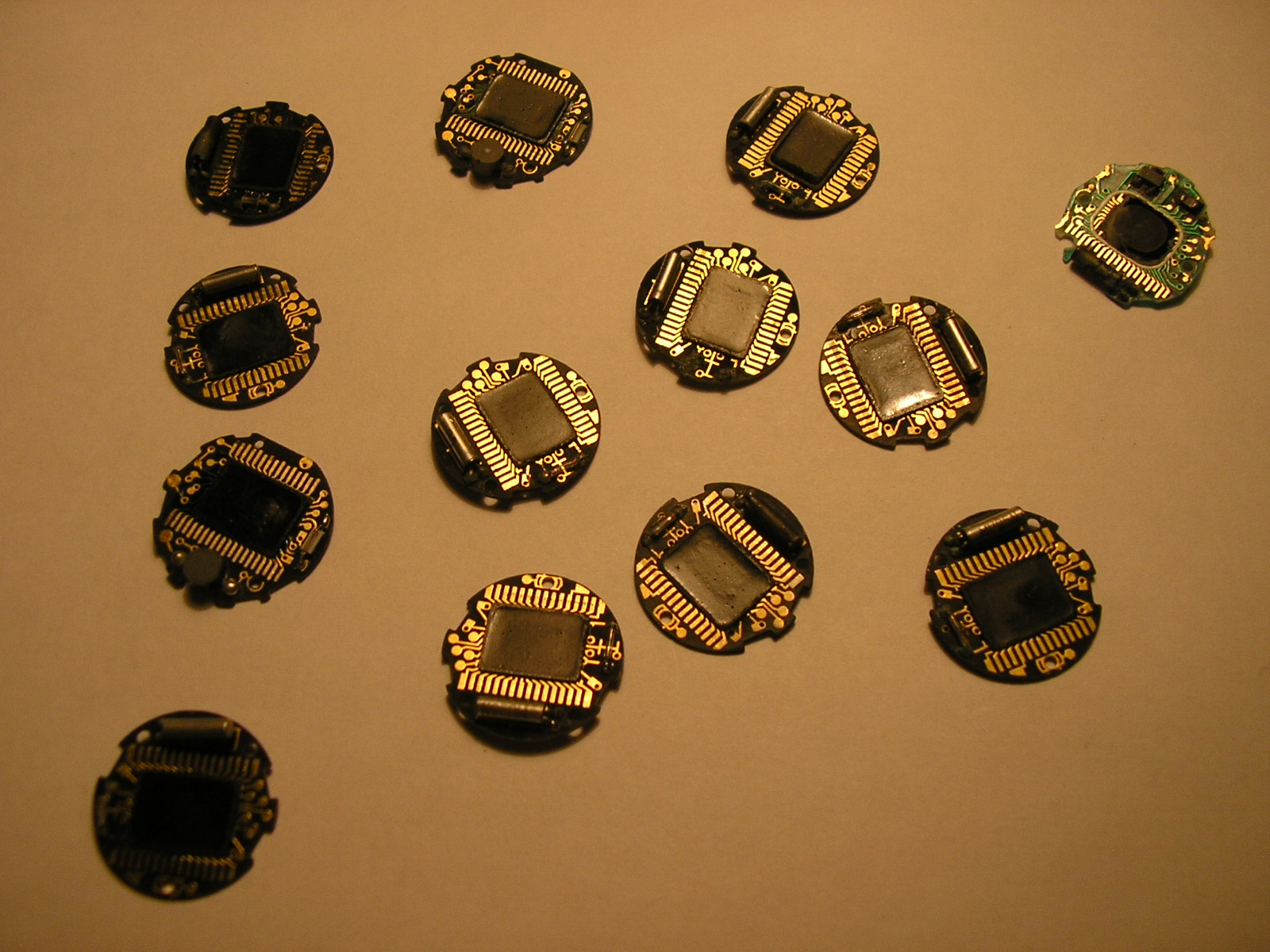

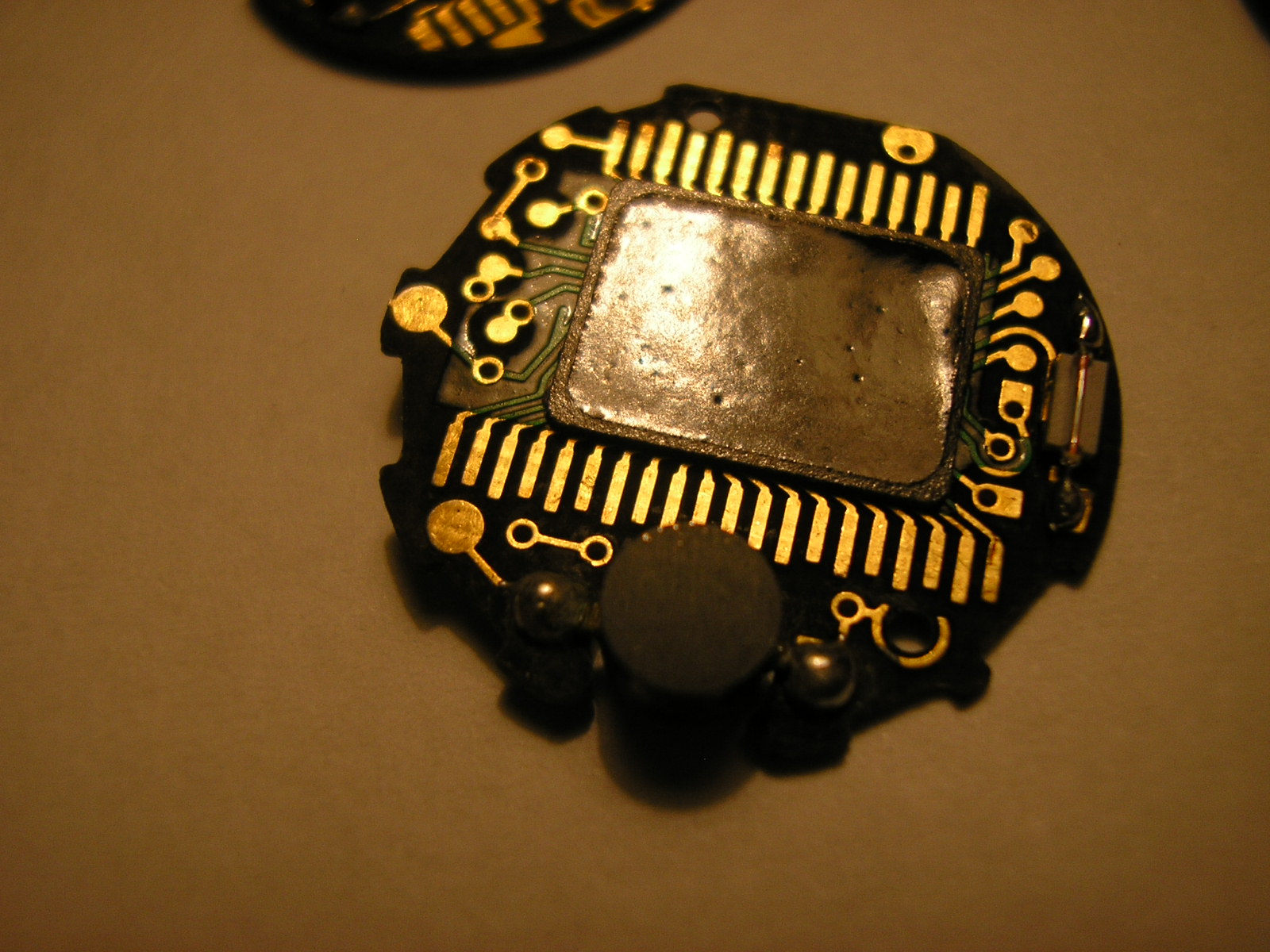

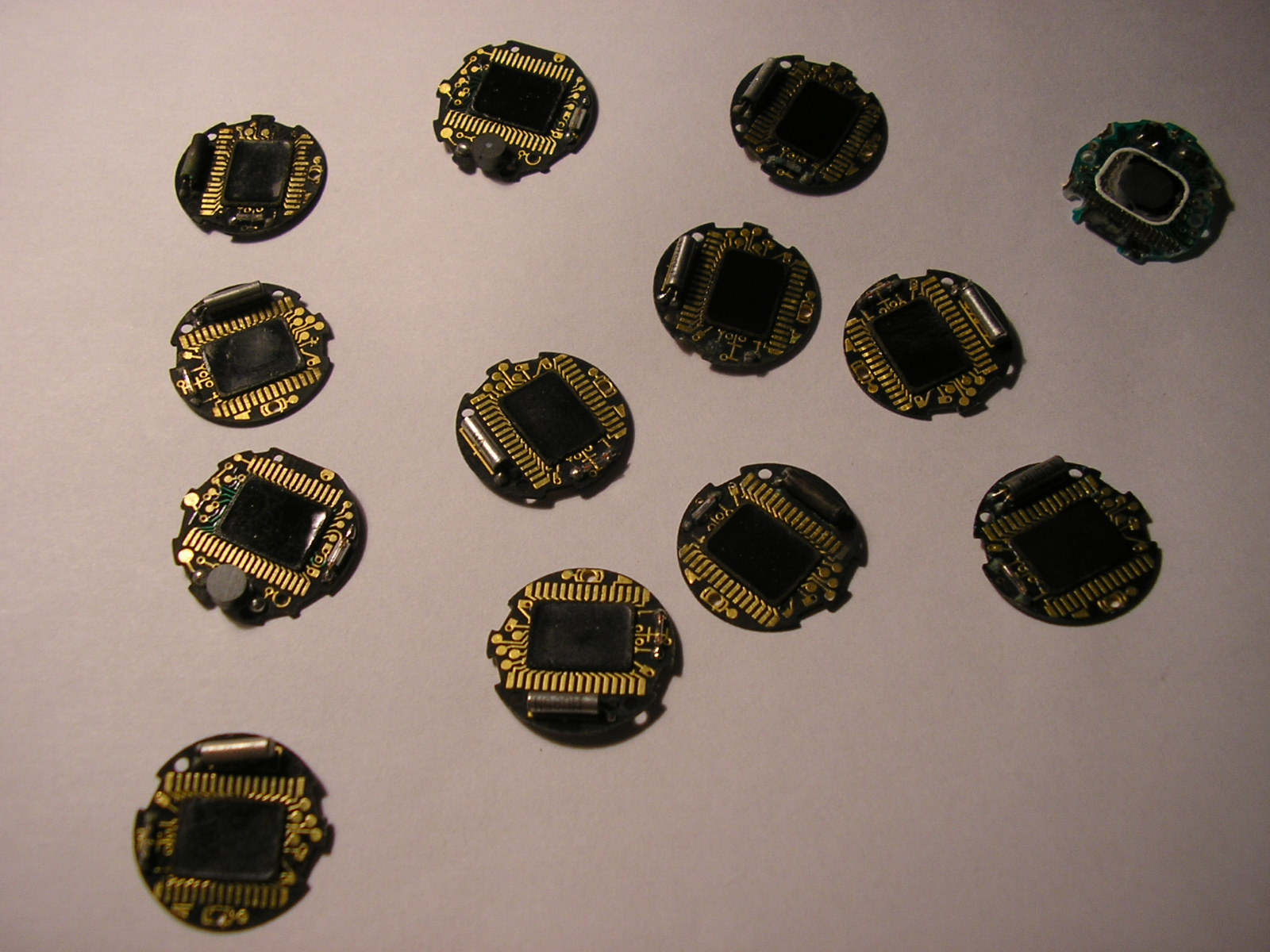

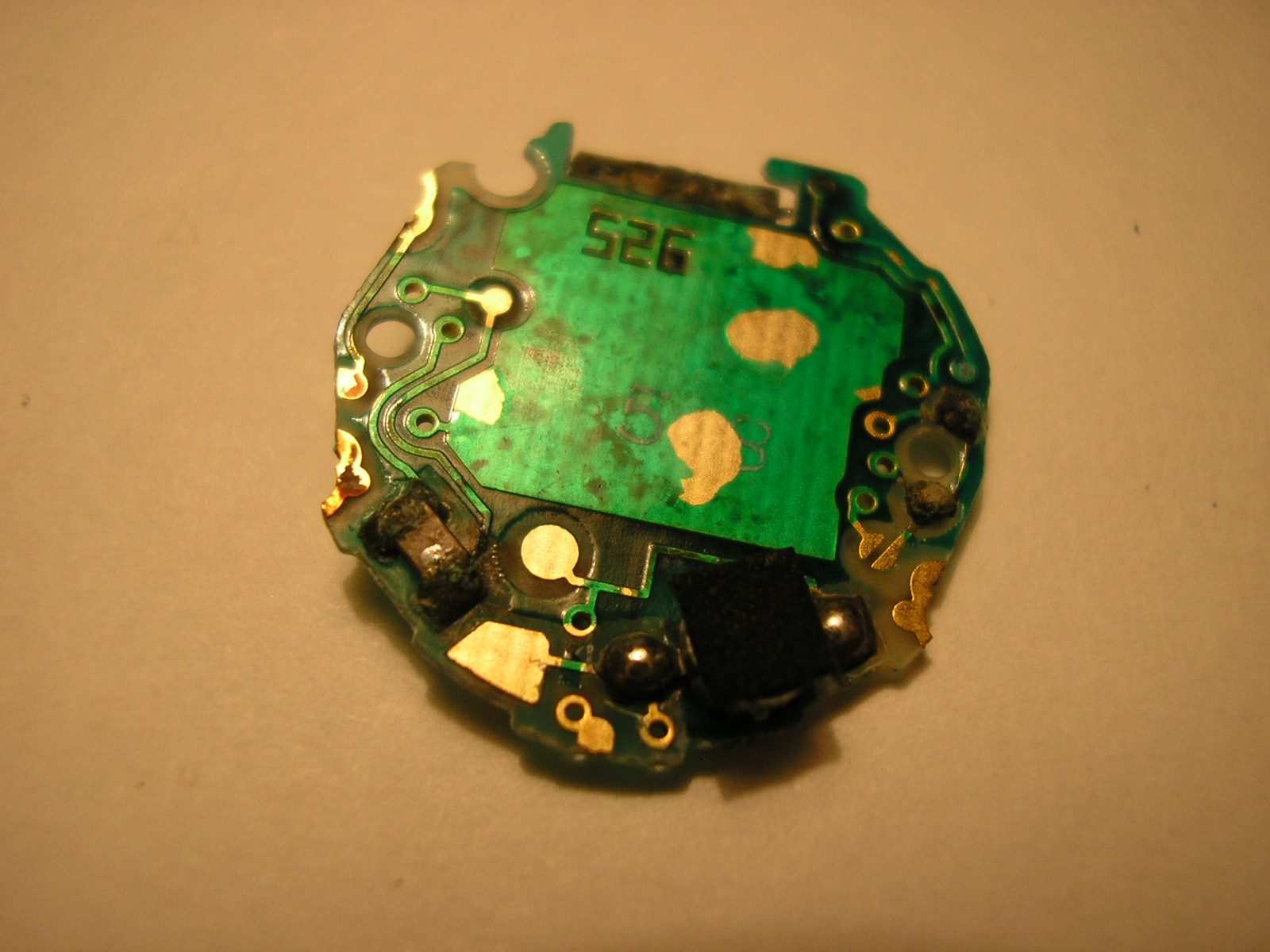

Vážení digipřátelé, zde zakládám nové téma, které jsem chtěl původně nazvat "Zkušenosti s opravami LCD a LED digitálek", ale bohužel více než třicet znaků do nadpisu nenarvu. To ale snad nevadí. Zde bych chtěl soustředit veškeré zkušenosti, postřehy a objevy v oblasti oprav našich oblíbených digitálek, které se porůznu mihnou v jiných vláknech. Jako první sem dám moji premiérovou očistu několika (konkrétně 13) desek Casio modulů pomocí lihu. 35 let jsem si vystačil s teplou vodou, mýdlem a zubním kartáčkem, ale pokrok je pokrok. Jednalo se přesně o deset desek modulu 26/86, dvě 116 a jedna 526. Jako první jsem vzal na zkoušku totálně sežranou desku 526 a i zde, kde se na první pohled zdálo, že je to bez šance, líh dokázal odstranit cca 85 - 95 % nečistot. Ani jsem jí nezkoušel, protože má řadu defektů, ale vypadalo to nadějně. Ostatní desky byly mnohem lepší, ale ani po očistě kdysi starou technologií nefungovaly. Po vyčištění lihem většina desek teď vypadá jako nová, nicméně plně nefunguje stejně ani jedna. U většiny při dodání energie problikne čas a okamžitě zmizí, případně problikne jen několik segmentů. Gombo někde psal, že zde pomůže nový/jiný oscilátor, tak jsem zvědav, jak to dopadne, až z něčeho vezmu velikostně stejný a funkční. Zde přidám pár foto, jak desky vypadají. Zničená deska modulu 526 po vyčištění jsou fota 3 a 4. V původním stavu jsem si to bohužel nevyfotil.

Prohozený světlo a datum/vteřiny. Mám tu s (pravděpodobně) stejným modulem Meister - Anker.

Nádhernej stav i fotky.

Tyhle mají samostatnej kovovej "face plate" jestli se nepletu, v té době už jich Casio takhle moc nedělalo.

U mě zespoda docela dobrý, ale zase než se mi podařilo vyndat jedno tlačítko, abych ho rozhýbal, tak jsem ho málem zničil. A "face plate" mam úplně špatnou. A i když jdou, tak displej taky neni nic moc.

Tady to bylo na tuty, zrovna je mam taky na stole. I když zdaleka ne v tak krásném stavu, jako budeš mít ty.

Ano, bude to pravděpodobně modul 47, má na levém spodním tlačítku DUAL. Modul 48, který je jinak úplně stejný by tam měl ALARM.

Casio STR-2000.

Tak to je paráda!

Překlopné tlačítko, velmi tenké, přitom budík poměrně hlasitý. Měl jsem funkční a asi ještě i mám nějaké nefunkční.

To už mi něco říká, ale nevim co. Mam pocit, že něco takovýho oválnýho se objevuje na ebay, ale pro mě je to moc novodobý.

Pořád nic.

Dobrá, vlastně výborná práce. LED modulů se mi moc rozchodit nepodařilo.

Kubiška?

Up

Během nařizování displej v jednu chvíli prázdný má být. Zde je návod, mám to i vyzkoušené. 0029.pdf

Je to tak. "All Clear".

Ten plíšek, co drží baterii musí být podsunut pod desku v místě, kde se oba kruhy vybrání pro baterie stýkají. V tom místě je vytvořený ten jakoby zobáček a je vidět, že z druhé strany tam kontakt je. To jsou ty ode mě? Už si to nepamatuju, ale takhle by to mělo být. Je to v podstatě modul Ricoh.

No jo, Casiáče z přelomu 80. a 90. let, nedávno bezcenný a dnes už se prodávají za pořádnej balík. Před 15 lety byly cenný jen CGW-50 a dneska skoro všechny, zvlášť ty s neotřelými funkcemi. Dobrá investice.

Výborná komunikace, superrychlá platba. Absolutně v pohodě. Marka jako kupujícího mohu jen a jen doporučit. Děkuji.

Je to jiný modul, tamty jsou bez jakéhokoli tlačítka a mají i jinak uspořádaný diplej. Ale období to bude stejné.

Jsou to dvě fotky dvou různých kusů. Řekl bych, že by mohly být oba originál, ale potřeboval bych vidět víko.

Ano, tyhle zrovna mám a to je přesně, to co jsem myslel.
