Ke zde uvedenému přehledu kalibrů PRIM včetně subverzí mám následující dotaz.V tomto přehledu jsou u kalibru 66 kromě základu uvedeny subverze 66.1 - 66.3 - 66.4.Stejně tak i u kalibru 68.U obou kalibrů chybí subverze 66.2 a 68.2.S tímto označením se hodinky PRIM sériově nevyráběly ? V knize Libora Hovorky Hodinky Prim 1954 - 1994 na straně 48 v tabulce č.13 - Indexy změny u strojků kal.66,68 je ale typové označení 66.2 a 68.2 uvedeno s platností od 9.1.1969 a v popisu změny strojku je uvedeno "tříramenný nýtovaný setrvačník". O jaké provedení setrvačníku se jedná a byl tento typ vyráběn byť v minimálním počtu,nebo skončil jen u vývoje prototypu.Prosím o objasnění

Šroubky na věnci setrvačky se dávaly hned při její výrobě u starších typů hodinek PRIM s dvouramennou setrvačkou.Na setrvačce je celkem 14 šroubků, 7 + 7 ks na každé polovině od ramen setrvačky a jejich rozmístění není pravidelné.Šroubky nemají dřážku pro šroubovák a slouží pro vyvážení setrvačky.To se provádělo odvrtáváním min.vrtáčkem z čela šrouků.Výroba takovéto setrvačky i samotné vyvažování bylo velice pracné a tak se pak v rámci úspor přešlo na hladký věněc setrvačky a vyvážení se provádělo odfrázováním materiálu z věnce miniaturní kotoučovou frézečkou.

Měl bych zájem o info na autora skript o kalibru Prim 96.Možno zaslat do SZ

Proč se mi v tomto vlákně některé dříve vložené fotografie a schémata zapojení nezobrazují a některé ano.Například u tohoto schematu je uvedeno ( attachment = 128446.jpg ) a nejde nijak otevřít. Dík za radu.Petr

A mohl by jsi zde přidat toto zapojení,nebo alespoň odkaz na jeho stažení.

Tak teď už tomu vůbec nerozumím.O několik příspěvků výše píšeš cituji: QUOTE(VS @ 11.11.2008 - 21:35) Quartz perfektně snímá indukční cívka pro snímání telefonních hovorů. Taková malá cívečka s přísavkou. Mám ji z diktafonu. S novými telefony už nefunguje, protože nemají transformátor, jehož magnetické pole snímala. Ale u quartz strojku jsou impulsy jako jehličky, jeden jako druhý a čára puntíků jak podle pravítka. A protože ten quartz budík Prim nedělá odchylku ani vteřinu za měsíc, tak jsem právě zjistil, že se mi PC předbíhá 5s/den. Teď ještě, kam to zapsat pro kalibraci programu? Platí tedy že při indukčním snímání quartz budíku jsou pulsy jeden jak druhý a zápis puntíků jako podle pravítka,nebo platí poslední příspěvek o rušení,které je slyšet a na výstupním grafu i vidět. Mě u programu BIBURO není slyšet jednotlivé tiky jen vizuelní kontrola přicházejících pulsů na grafu. Jak nastavit program,nebo počítač,aby byla i zvuková kontrola vstupních pulsů. Zdraví Petr

Někde na internetu jsem kdysi našel jak program BIBURO zkalibrovat podle normálového kmitočtu. Pohledám a dám vědět.Pustil jsem to tehdy nějak z hlavy jelikož jsem neměl přesný zdroj kmitočtu pro kalibraci.Problém jak výše uvedeno bude asi tím,že Q strojek nelze snímat akusticky(spousta jiných hluků od převodů).Indukční snímání jak uvádíš je v pohodě.Mám jen dotaz jaká je nutná úroveň kalibračního signálu do zvukové karty? Signál s indukční cívky pro snímání telefonních hovorů byl dostatečný,nebo přes předzesilovač obdobně jako z pieza? Mám krystalový oscilátor s děličkou na 1-2-4-8 Hz s výstupní úrovní TTL.Snad by tento signál přes odporový dělič šel použít pro kalibraci programu BIBURO.Jaká je ale cilivost zvukové karty? Jak potom s kvalitním signálem provést vlastní kalibraci pohledám a dám vědět. Petr

Dobrá práce,dle fotografií vidím,že mnou uvedené řešení výše ve vlákně tě inspirovalo.Co to je za piezoelement? Klasická membránka,nebo něco jiného? Snímací kolíček je k piezu přiletovaný,nebo nějaký tmel?Ozvi se pak jak si dál pokročil.Zejména mě zajímá vlastní kalibrace.Je zajímavé,že mnou prováděný pokus s kalibrací pomocí pomocí QUARTZ hodinek i strojku s nástěnných Q hodin se nezdařil.I když impulsy o kmitočtu 1 Hz byly kvalitně sejmuty tak nerovnoměrnost kroku a tím i velikost denní odchylky se měnila ve značném rozsahu a tento signál se pro kalibraci nedal vůbec použít.Vysvětluji si to tak,že dlouhodobá stabilita kmitočtu krystalu Q hodinek je vysoká,horší je to pak po vydělení s krátkodobou stabilitou jednotlivých sekundových pulsů.Program BIBURO si s tím asi neporadí a výsledky měřění jsou pak značně rozdílné a pro kalibraci nevhodné. Zdraví Petr

Pokud ti to funguje,tak jak jsi provedl kalibraci programu aby vodorovný zápis záznamu skutečně odpovídal nulové odchylce kontrolovaných hodinek? Petr

Nerozumím tvému příspěvku.Co jsi osadil a co to dělá? Petr

Zdravím RMX, vím,že v polohovatelném mikrofonu profesionálních vibrografů je použita destička krystalu nějaké soli,lepená ze dvou vrstev a spec povrchově uprvená nějakým lakem,jelikož krystal této soli je náchylný na vzdušnou vlhkost.Obdobné krystalové výbrusy se kdysi dávno v éře gramofonů používaly v krystalových gramofonových přenoskách.Pokud něco takového máš,stojí to za odzkoušení Petr

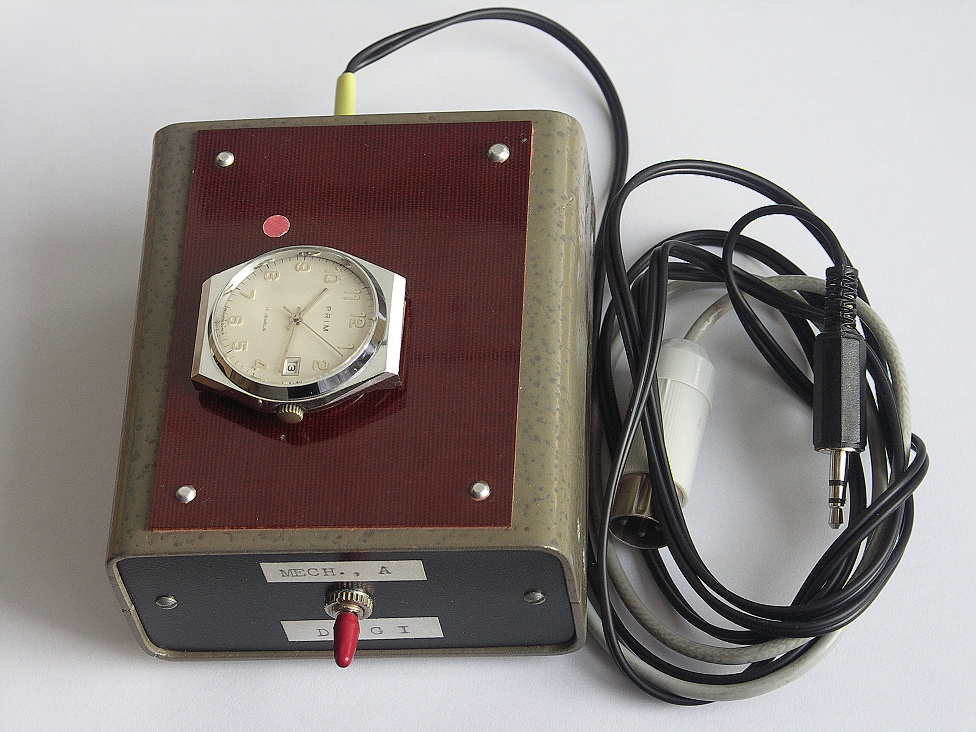

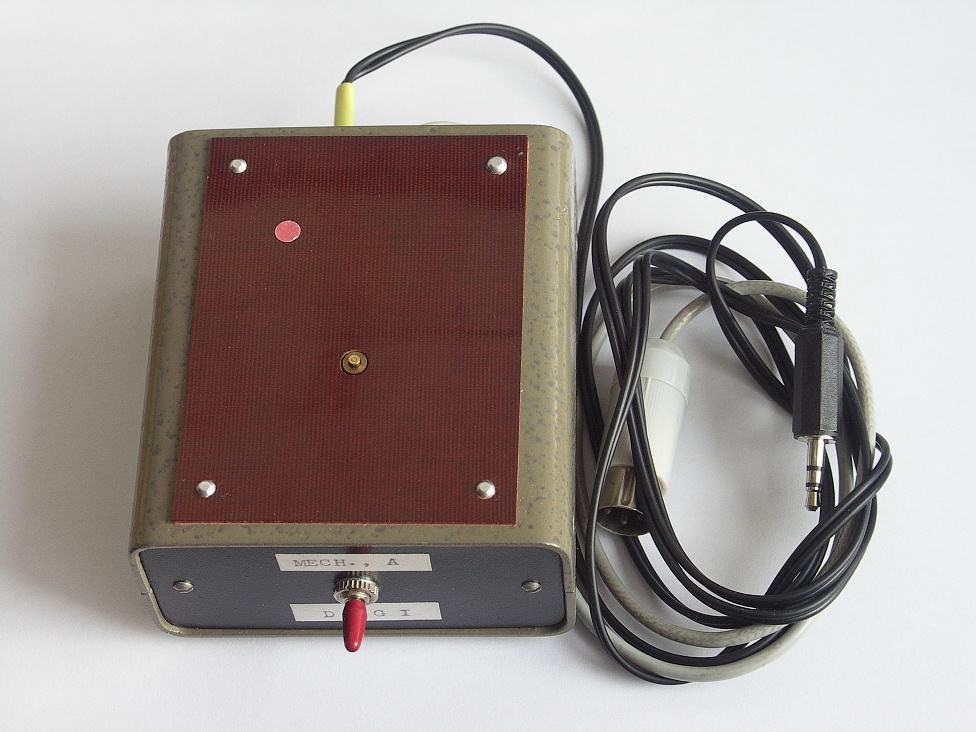

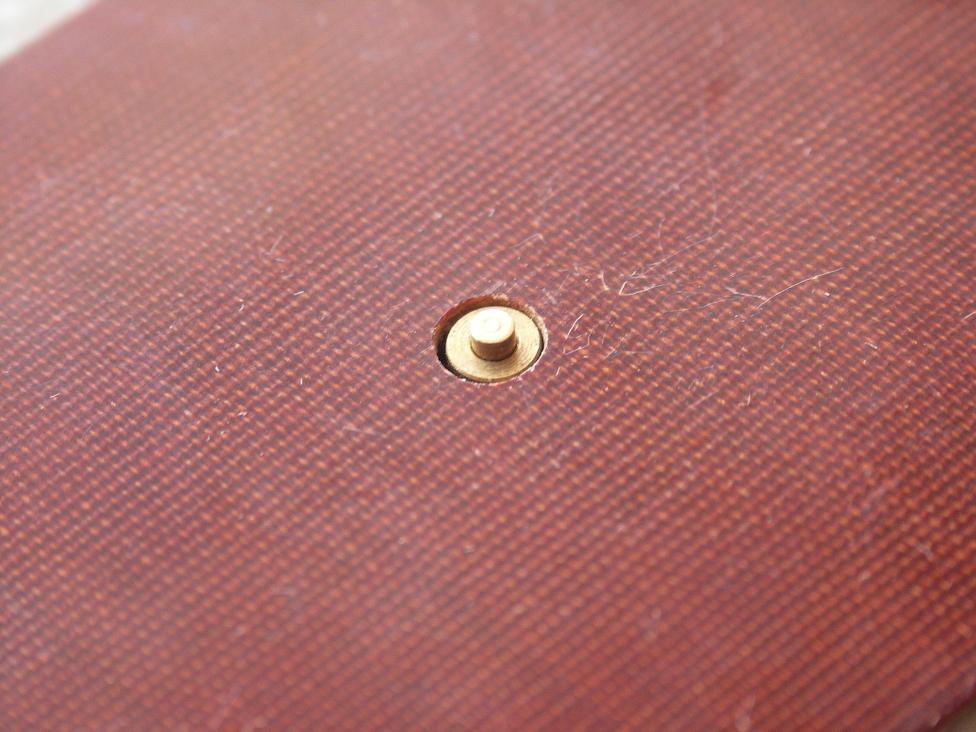

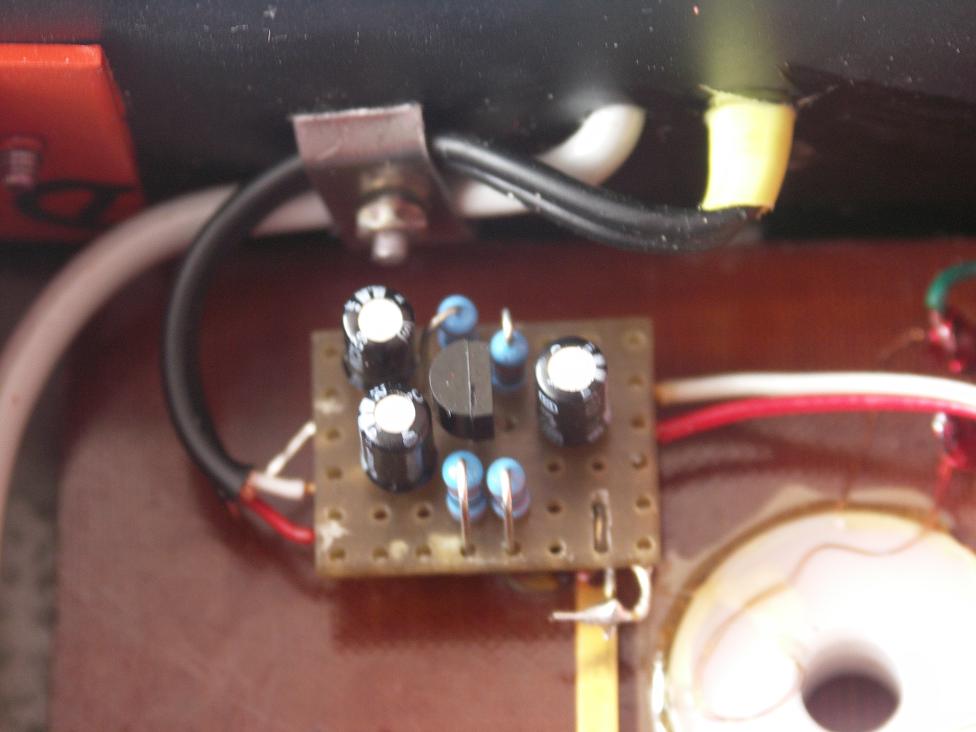

Chlapi "neblbněte" s krystalovým mikrofonem,převodním transformátorem a různými stavebnicemi předzesilovačů.Zde ve vlákně uvedený zesilovač kolegy Zikmunda ve spojení s klasickým destičkovým piezoelementem plně vyhovuje.V principu je shodný se zesilovači na domovské stránce BIBURA.Výhoda žádné samostatné napájení,ale přímo z konektoru zvukové karty.Podmínkou je ale dodržet určité podmínky.Zesilovač musí být umístěn co nejblíže piezosnímače,aby zesiloval jen užitečný signál a né různé rušení a rozhodující pro správnou funkci je upevnění vlastního pieza. Představa,že položím piezo na stůl a na to položim dýnkem hodinky je zcela zcestná.Piezo musí být volně zavěšeno v prostoru,aby vibrace přenášené z hodinek a tím i signál byly co nejsilnější. Přikládám provedení mého snímacího stolku. Snímač jsem řešil jako krabičku,hodinky se pokládají na kolík na horní straně krabičky a po připevnění hodinek gumičkou lze krabičku s hodinkami libovolně otáčet a tak kontrolovat v různých polohách. Položené hodinky na kolíčku,posouváním hodinek lze najít místo s nejsilnějším signálem.Největší signál většinou bývá pokud hodinky leží natahovací korunkou na snímacím kolíku. Detail odpruženého snímacího kolíku,který prochází stěnou krabičky a z druhé strany je na něj přiletován piezosnímač. Detail uchycení vlastniho piezosnimače.Provedení co jsem měl po ruce.Podmínka jen volně zavěšen např.na pružinkách,gumičkách,jedna pružina zespodu a pod.Zavěšení musí být lehké,aby netlumilo kmitání pieza ale zároveň dostatečné pro stálý přítlak snímacího kolíčku na hodinky.Položením hodinek na kolík se tanto zatlačí do roviny krabičky a zespodu je stále přitlačován pružným závěsem. Vývodý pieza rovněž řešit velice lehce a pružně,aby netlumily kmity. Tranzistorový zesilovač postaven na kousku universálního plošného spoje a umístěn uvnitř krabičky co nejblíže snimače. 20080523190106.bmp Výsledek jak vypadají impuszy zobrazované programem BIBURO s uvedeným provedením snímače a tranzistorového zesilovače. Funkce je dobrá ,jen je ještě důležité provést kalibraci programu pro daný použitý počítač tak, aby vyregulovaný vodorovný záznam stopy skutečně odpovídal nulové odchylce hodinek. Tolik k dané problematice.Pokud někdo ví jak program zkalibrovat ozvěte se. Zdraví Petr


20080523190203.bmp Zdravím Ivane, ještě předevčírem byl ve tvém příspěvku funkční skrenshot obrazovky se záznamem měření hodinek s tvým snimačem a postaveným zesilovačem.Než jsem se dostal ke komentáři,tak již tento obrázek není funkční.Ten tvůj zesilovač nějak kmitá nebo,asi je na výstupu značná úroveň stejnosměrného napětí.Na záznamu pulsů je od základní čáry celé červené pole,bez jasných jednotlivých pulsů .V příloze přikládám můj záznam pořízený rovněž s zesilovačem zde zveřejněným Milošem Zikmundem. V menu programu je třeba nastavit zesílení mikrofonu tesně pod horní okraj zobrazovaného pruhu tak, aby signál nebyl přemodulován.Posuvnou čárou pak vybrat rozhodovací úroveň tak,aby i slabé pulsy byly pojaty pro vyhodnocování programem.Na svém záznamu jsem záměrně nastavil uroveň tak,aby dva slabší pulsy byly pod stanovenou rozhodovací úrovní (pulsy označené modrým pun- tíkem.Tyto dva slabé pulsy pak chybí i v zápisu dvou rovnoběžných čar jednotlivýcch pulsů nahrazující zápis klasického mechanického vibrografu na papírovou pásku.Chybějící dva kmity jsou rovněž ozna- čeny modrým puntíkem.Vzdálenost mezi zápisem dvou rovnoběžných čar udává nerovnoměrnost kroku,a jeho úpravou se snažíme dostat tyto zápisy co nejblíže k sobě.Sklon tohoto zápisu od vodorov né čáry pak udává denní odchylku měřených hodinek.A zde je hlavní problém.To že zápis je idealné vodorovný,ještě neznamená že se nám podařilo vyregulovat nulovou odchylku.Program je nutno zkalibrovat,protože řídící kmitočet jednotlivých počítačů se liší.Dosud se mi kalibrace nezdařila a v podstatě nevím ani podle jakého normálu program zkalibrovat.Uvažuji impulsy krystalového oscilátoru vydělit na kmitočet 2,5 Hz (5 tiků za sek = běžný kmitočet hodinek) a tyto pak po nastavení vhodné úrovně připojit na vstup zvukové karty místo piezosnímače a použít pro kalibraci programu. Pokud má někdo zkušenosti s kalibrací programu tak poraďte.

Vážení kolegové, vím,že se to tu na tomto foru již několikrát probíralo,ale ani dřívější odkazy nedávají zcela vyčerpávající odpovědi.Mám na Vás několik následujících dotazů. Kalibry 011-014 proti kalibrům 50-55-57 se liší čím?Je to jen jiné označování těch samých kalibrů? Chronologicky které jsou starší,kalibry označované jako 011-014 nebo 50-57.Třetí číslice kalibrů číslo 50 a dále znamená provedení a dekor ,to ale není předmětem mého dotazu. Kalibr 011 je v podstatě kalibr 50 a nenašel jsem mezi nimi nějaký viditelný rozdíl.Jen samotný vlásek setrvačky bývá u stejného označení kalibru dvojího provedení.Někdy jsou všechny závity v rovině u jiného kusu je poslení vnější závit upevněný ve špalíku vyhnutý z roviny směrem nahoru. Kalibr 014 je opět v podstatě shodný s kalibrem 55 tedy mechanický strojek s centrální sekundovou ručkou s nepřímým náhonem.Centrální sekundová hřídelka tohoto kalibru je přitlačována tenkým plochým pérkem z můstku mezilehlých kol.Jaká je funkce tohoto pérka?Svým třením přibržďuje sek.hřídelku a tím brání zpětnému pohybu o zubovou vůli?.Jak se má správně nastavit přítlak tohoto pérka.Hodinky totiž jdou i když toto pérko je mimo styk se sekundovou hřídelkou. Jelikož ještě nemám požadovaných (připadá mi divná tato podmínka) 50 přízpěvků na tomto foru a nemám právo se tudíž zapojit do rubriky prodej -koupě,činím tak prostřednictvím tohoto přízpěvku. Vážení kolegové ,velice nutně koupím vrak kalibru 014 nebo 55-57 tedy centrální ručka s nepřímým náhonem.U vraku strojku i bez pouzdra,a ciferníku může být vadná setrvačka požaduji jen fukční krokové kolo,centrální sek.hřídelku a můstek mezilehlých kol a krok.kola s přítlačnou pružinkou, nebo jen samostatné tyto tři součástky.Tyto díly nutně potřebuji pro renovaci kalibru 014 v sběratelsky ceněném pouzdru PRIM PAVOUK. Prosím profesní hodináře,členy tohoto fora jako je např. kolega mechano a pod. o pomoc. Petr

Zdravím, a kde je možno stáhnot program "Windows Time Machine 2.07" demo ,popřípadě plnou versi a kolik asi stojí?

Díky za reakci, jsem z Opavy t.j. Severní Morava a mám zájem o dražbu Přístroje na seřizování hodinek VIBROGRAF M80 číslo aukce 290211974979 na Ebay.de Pokud mi jsi ochoten pomoci tak se prosím ozvi na muj emal,nebo pošli svůj a domluvíme se ,nebo i číslo mobilu.Ten přístroj bych moc potřeboval Janík Petr email: janik.petr@centrum.cz mobil 776806783

Tak co vážení,nikdo nenabídne pomoc ani za finační odměnu?Čas běží.Konec aukce dnes v 19,40 hod.Z čtení tohoto fora vím,že dost členů obchoduje na Ebay.

Vážení kolegové,příznivci chronomágu Obracím se na zkušené členy tohoto fora s prosbou na realizaci aukce na Ebay.de. Nemám žádné zkušenosti a hlavně nemám platnou registraci na PayPal pro provedení platby.Kdo je ochoten za odměnu tuto aukci zrealizovat???Problém je vtom,že aukce končí zítra t.j.10.3.2008 v 19.40 hod.Případný ochotný pomocník ať se ozve na moji meilovou adresu. janik.petr@centrum.cz Předem děkuji za pomoc

Tak tato rada byla myšlena asi pro kulatý tvar pérka s třemi nožkami používaný u ruských hodinek a pod.U pérka našich PRIM si to nedovedu dost dobře představit.Perko je otevřené s dvěmi nožkami a uzavřená část,která je otočně zaháknutá v pantíku je tak malá,že tam žádnou jehlu nedám a ještě pak zasunout do závěsu.

Dobrý nápad,zkusím při nejbližší opravě realizovat.Jen těch prstů a obou ruk bude asi málo proti počtu nástrojů (pinzeta,jehla,pružinka) v tak malém prostoru INCA bloku.V každém případě při prvním nezdaru je pérko zachráněno na další pokusy.Jednou jsem vystřelené a domněle ztracené pérko našel náhodně po více jak 5 hodinách zavěšené v ochlupení levé ruky.
