Tak tyhle se mi fakt líbí.

Tahle stavebnice má naprosto zásadní problém. Stále toho máme málo poslední dobou už to řeším 3D tiskem na netu je nekonečné množství různých vychytávek. Přeji hezkou neděli.

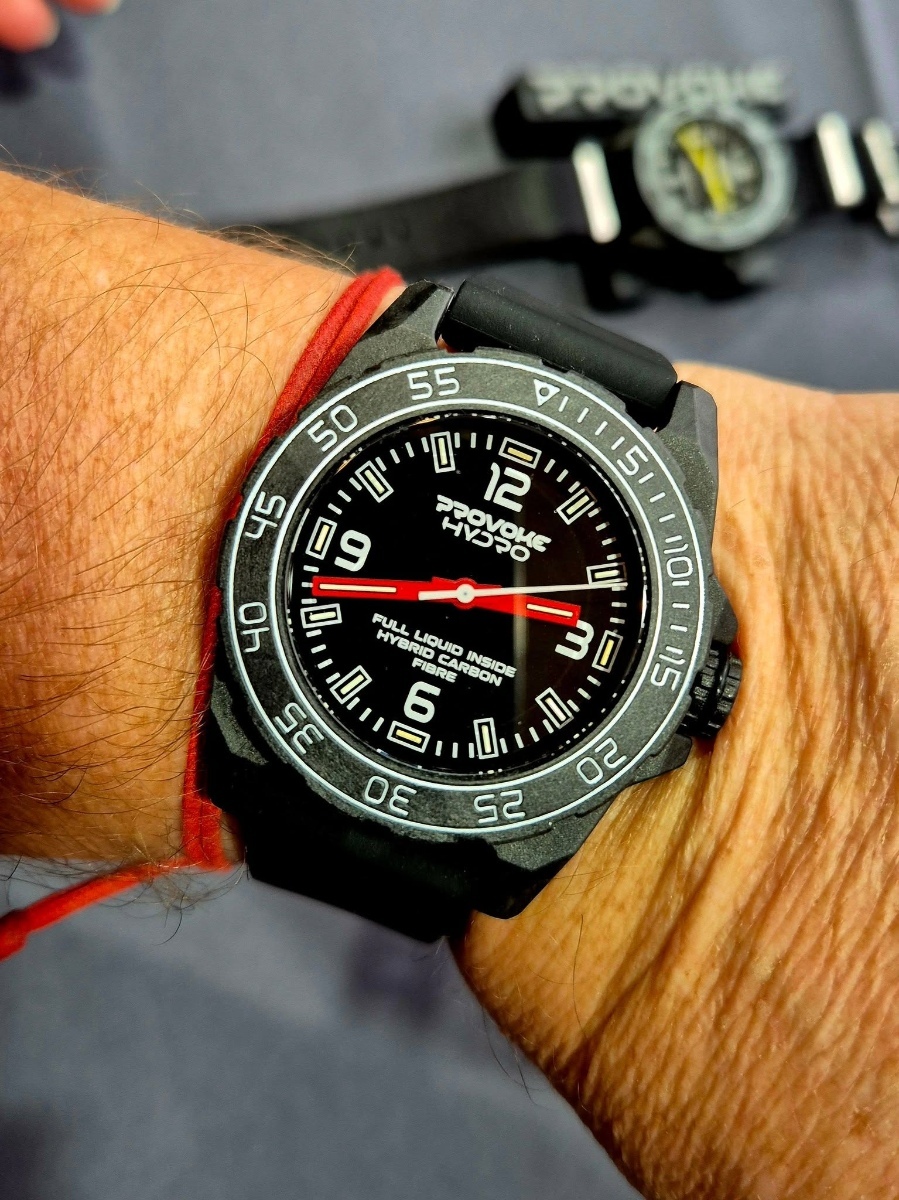

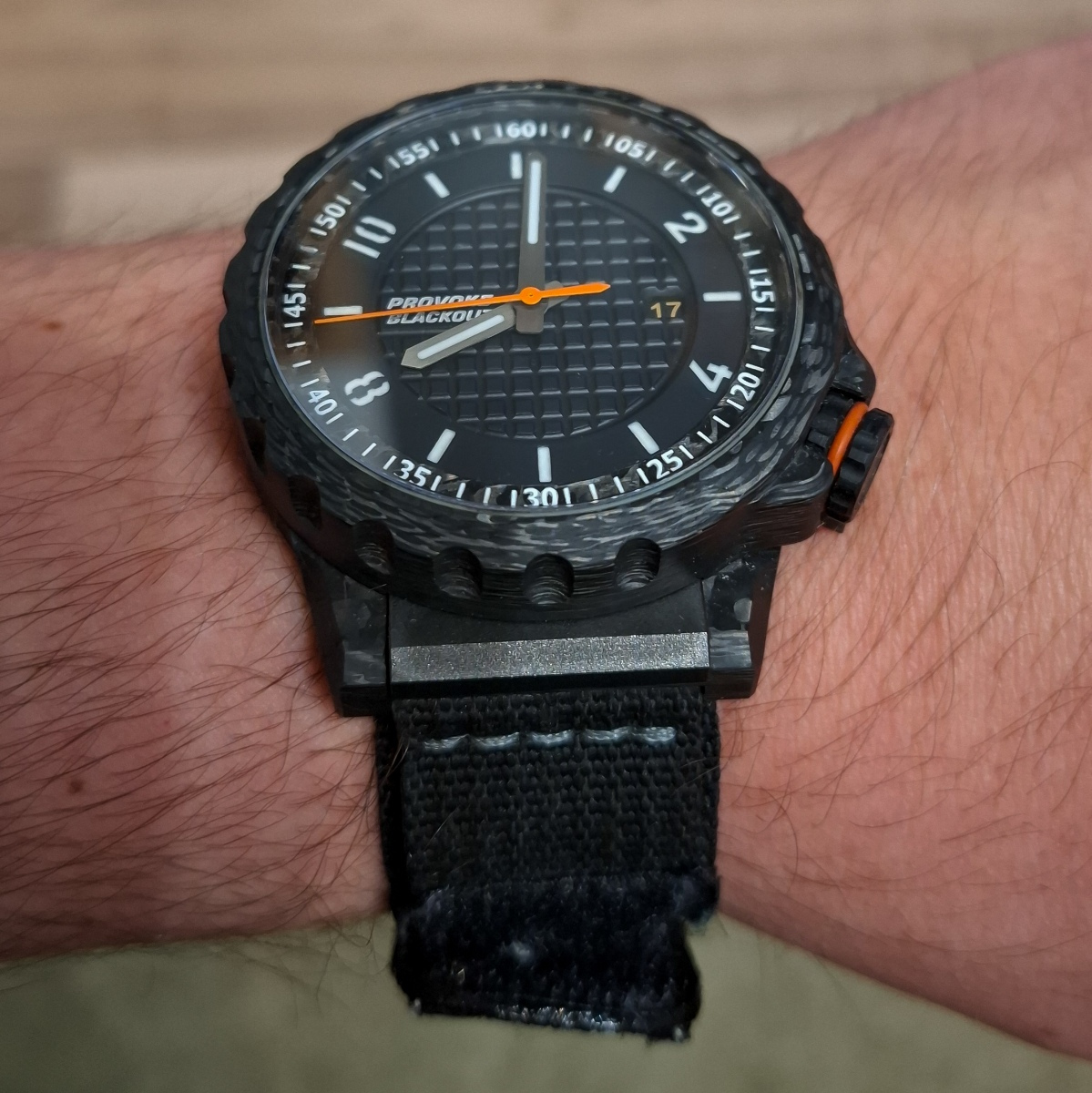

Dnes přidávám ukázku toho, jak moc dokážu přizpůsobit hodinky na míru. Před nějakou dobou mě oslovil zákazník s přáním větších hodinek, ideálně o průměru 50 mm. Souhlasil s cenou a abych rozložil vysoké výrobní náklady, vyrobil jsem několik kusů navíc. Tady je jeden z nich. Design je přesně podle požadavků zákazníka, včetně úpravy prostoru pro 26mm řemínek. Zajímavostí je leštěná luneta, dýnko, korunka a dokonce i karbonové pouzdro. V tomhle rozměru vypadá ciferník s olejovou náplní opravdu skvěle. Těším se, až budu moct ukázat další kousky z této série. Také to jsou jedny z posledních zakázkových hodinek pro tento rok. Kvůli nemoci a problémům s výrobou tato zakázka trvala přes čtyři měsíce.

Tak to už je hodně vysoký level dremelovani

Občas vidím na netu nějakou blbost kterou musím nutně mít a přesně tohle je ten případ. Už patnáct let mám na stole tohle cool těžítko.

Ahoj , modelování je na chvilku tohle je primitivní věc a je to nakreslené jen částečně bez detailů. Daleko víc času zabere vše vymyslet, najít na netu správné komponenty atd... Samotné kreslení je jednoduché. V CADu dělám už patnáct let.

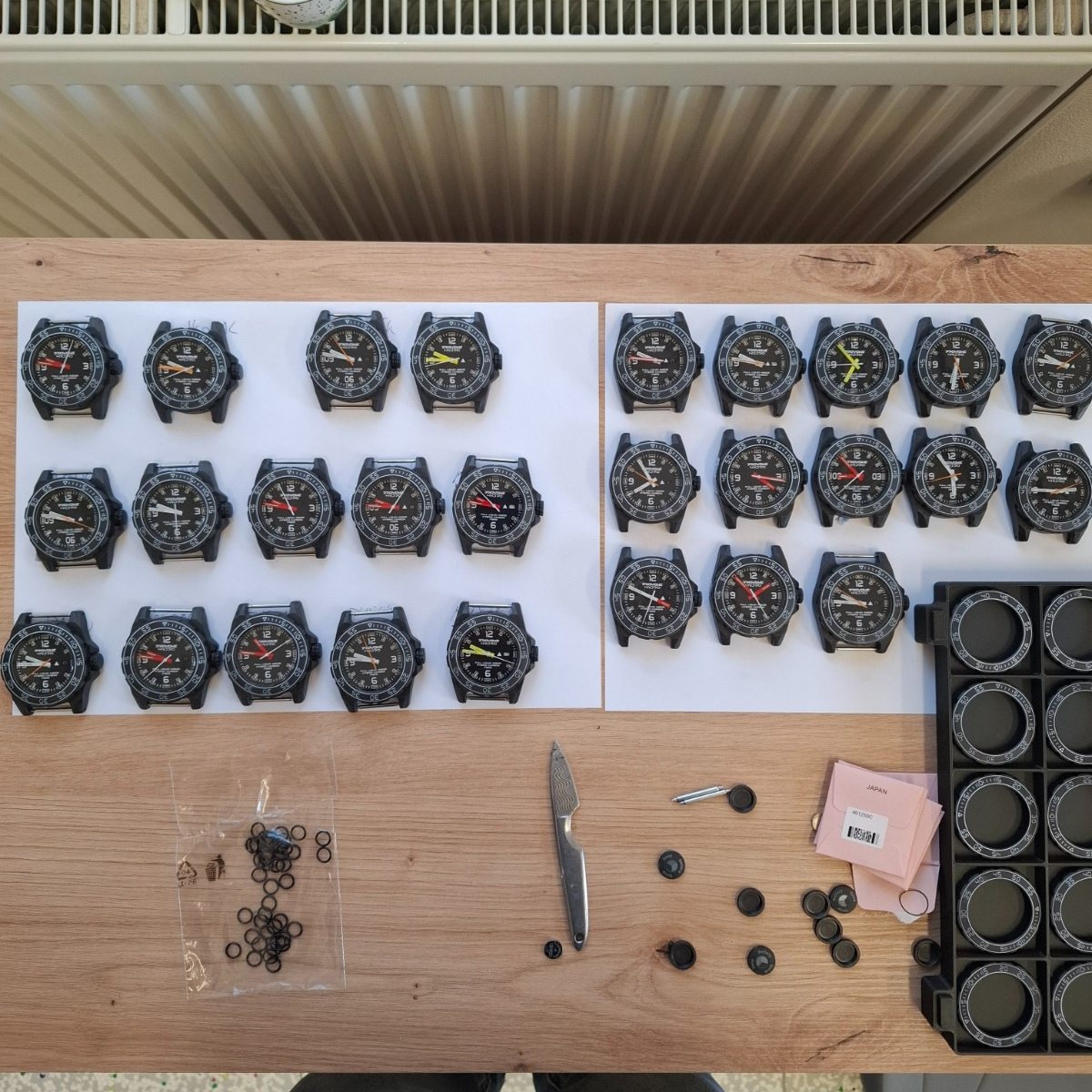

Tamponovačka je skoro hotová a vypadá fakt skvěle. Postupně doháním zpoždění po nemoci, takže mám dvojnásobnou radost. Do konce týdne se zavřu k montáži zbývajících zakázek na první model a příští týden musím dodělat komplet střižný nástroj na ručičky. Takže zůstaňte naladění – reality show „Rozhodl jsem se dělat hodinky“ pokračuje a teprve teď to začíná být napínavé!

Díky Slíbil jsem že ukážu celou svoji cestu a co vše to reálně obnáší. Myslím že to teprve bude zajímavé, vůbec poprvé v životě se chystám posunout čistě můj projekt z garážové one man show do regulérní firmy.

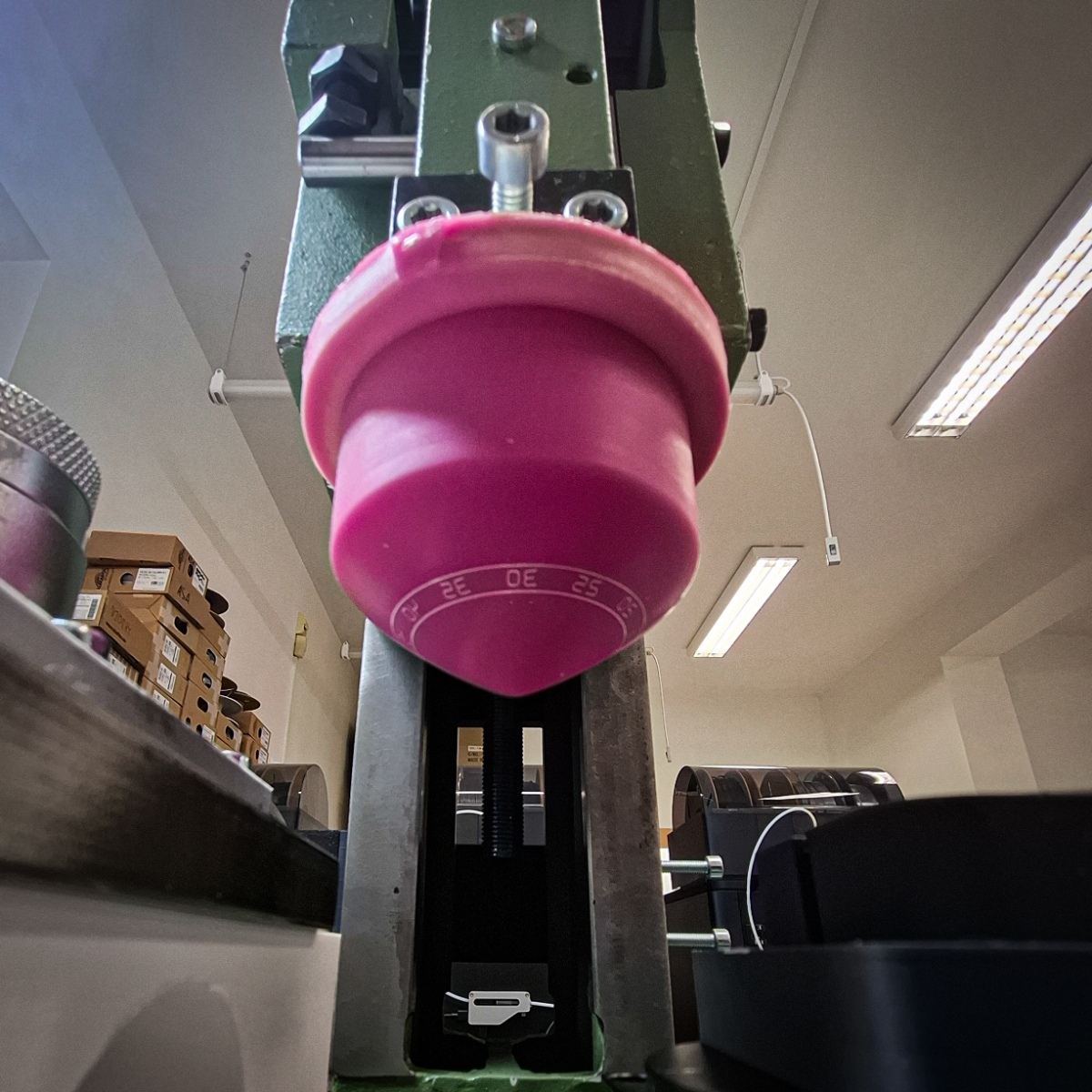

Vlastní mašina na tampontisk jde do finále

Hezké velikonoce přátelé

Ahoj stejný materiál jako pouzdro. Barvy ještě upřesním.

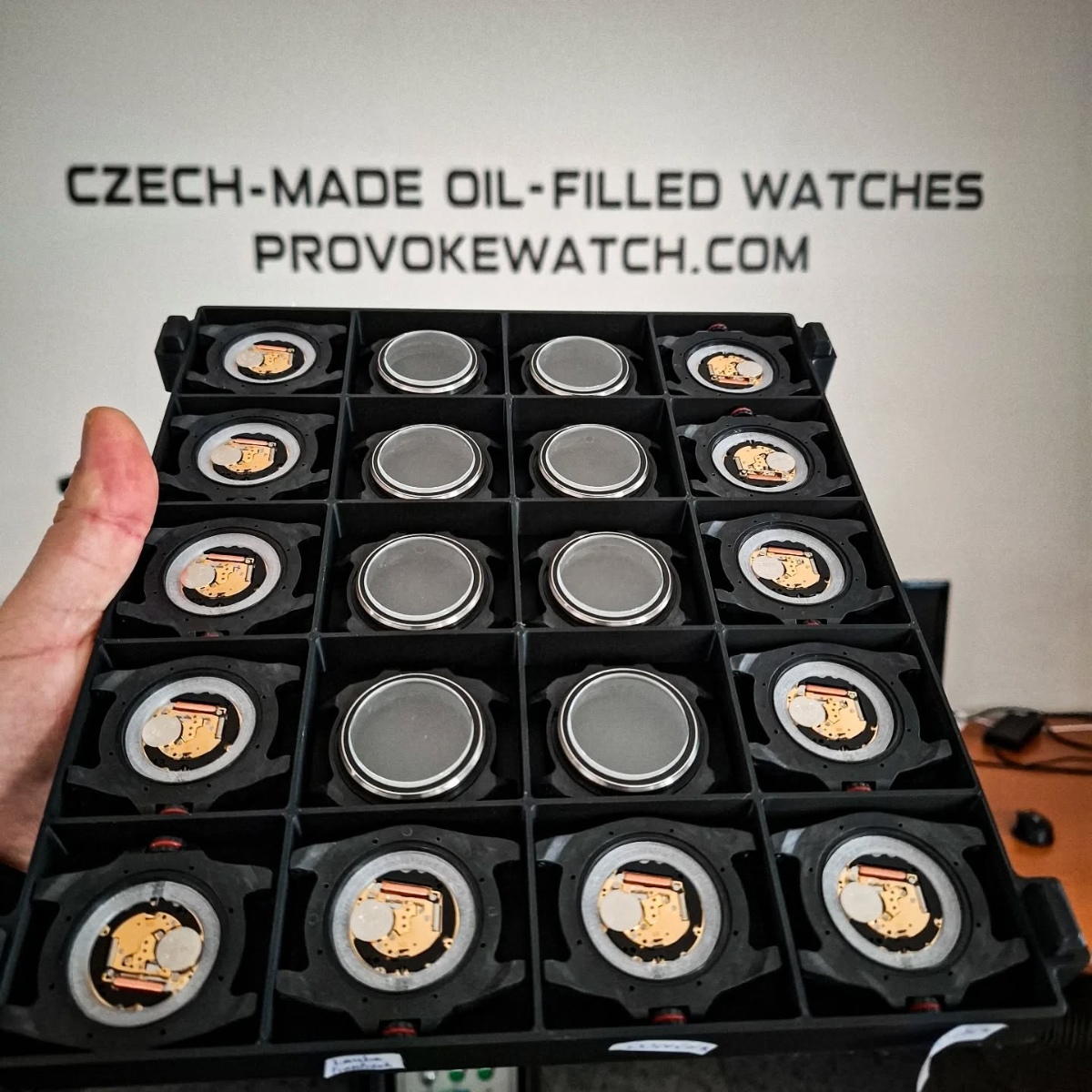

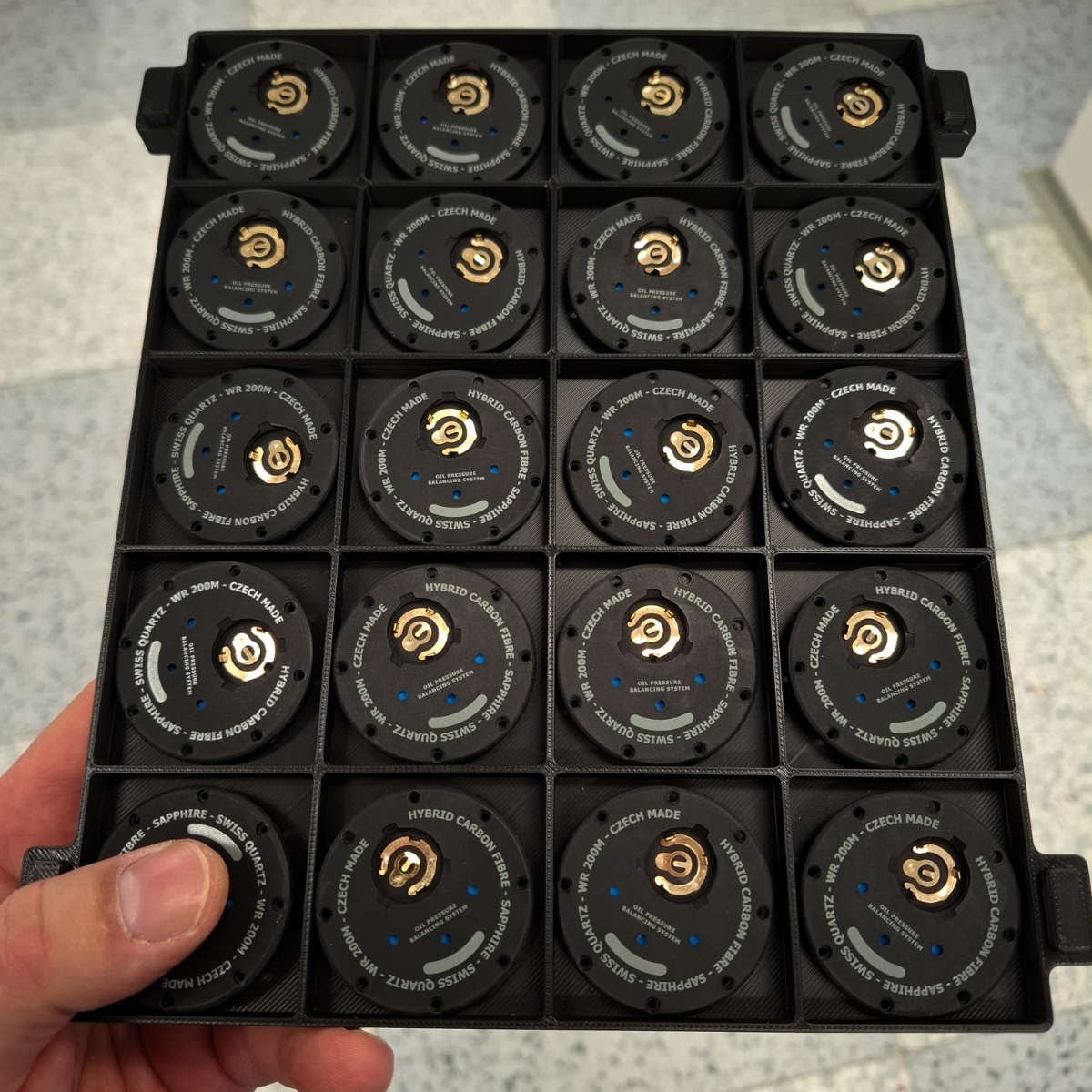

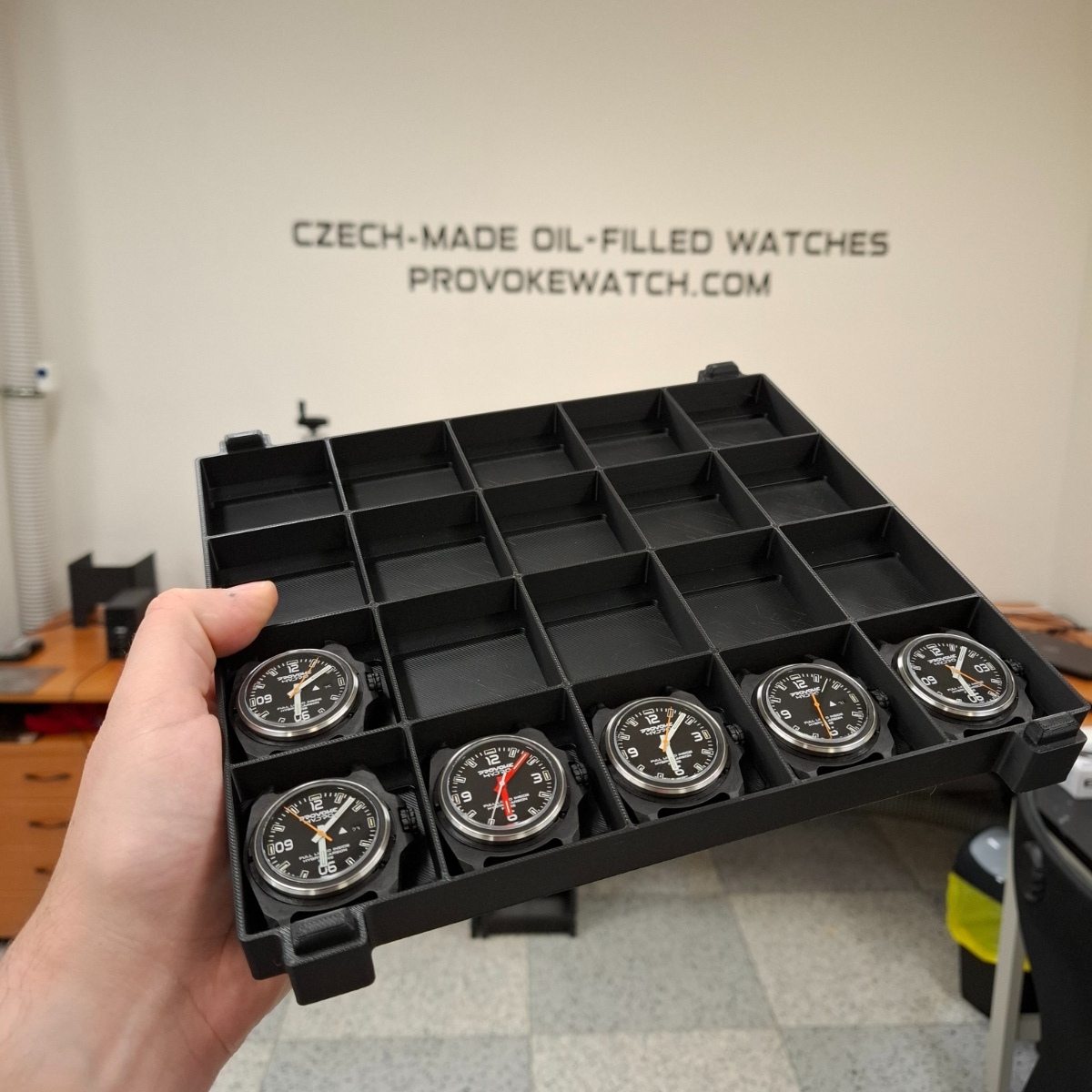

Ahoj nabízím pořadače na díly na hodinky. Jsou z 3D tiskárny, dají se stohovat. Jsou tam i pořadače na celé hodinky. Třeba se někomu budou hodit.

Tohle se fakt nepovedlo https://youtube.com/shorts/Wcoq0GxXBYU?si=NBJ4_SNf4smtIYTi

Světýlka za 100 000 Kč

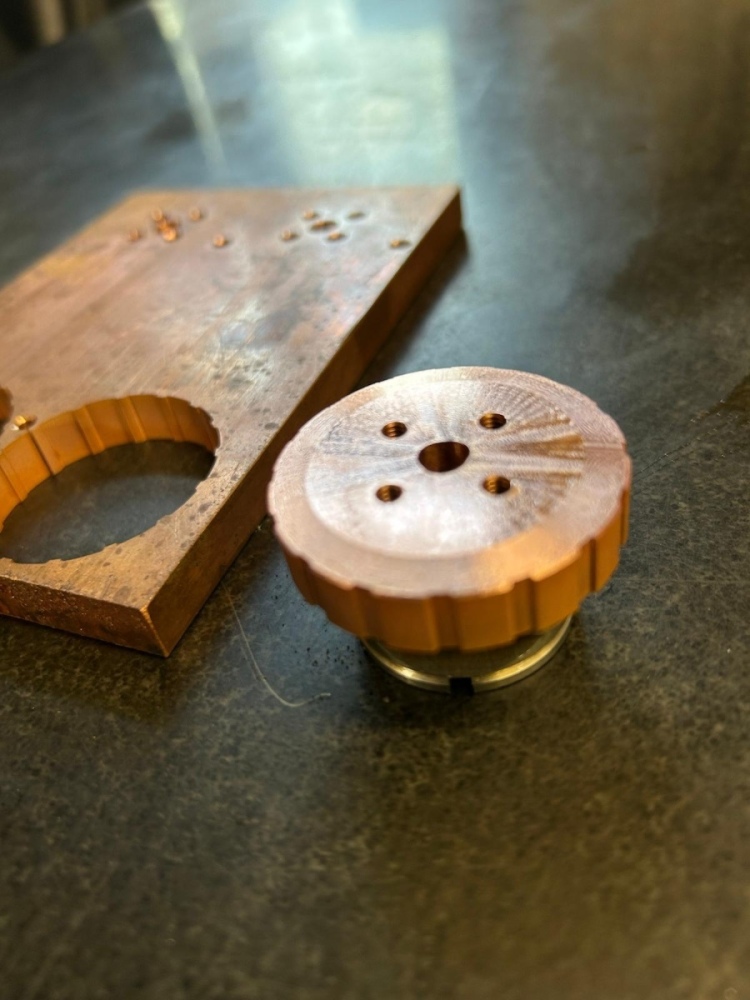

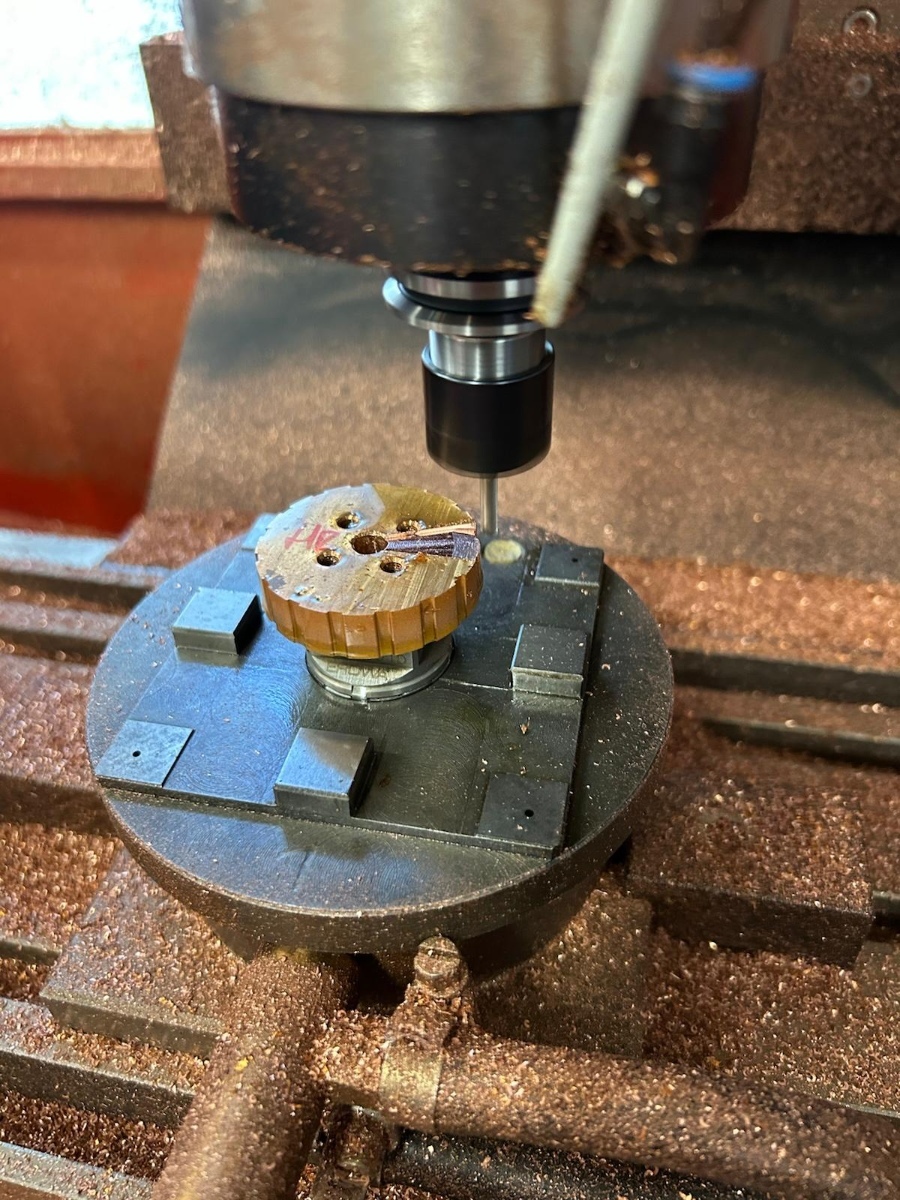

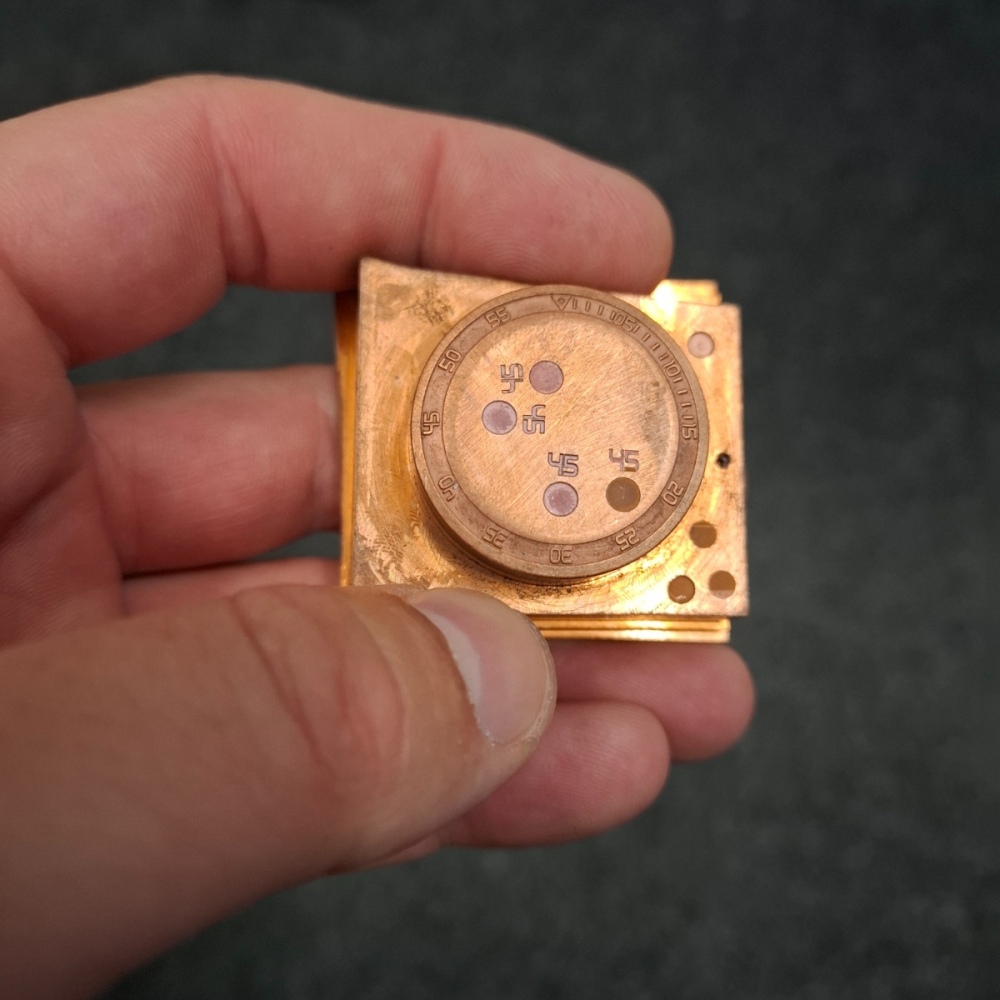

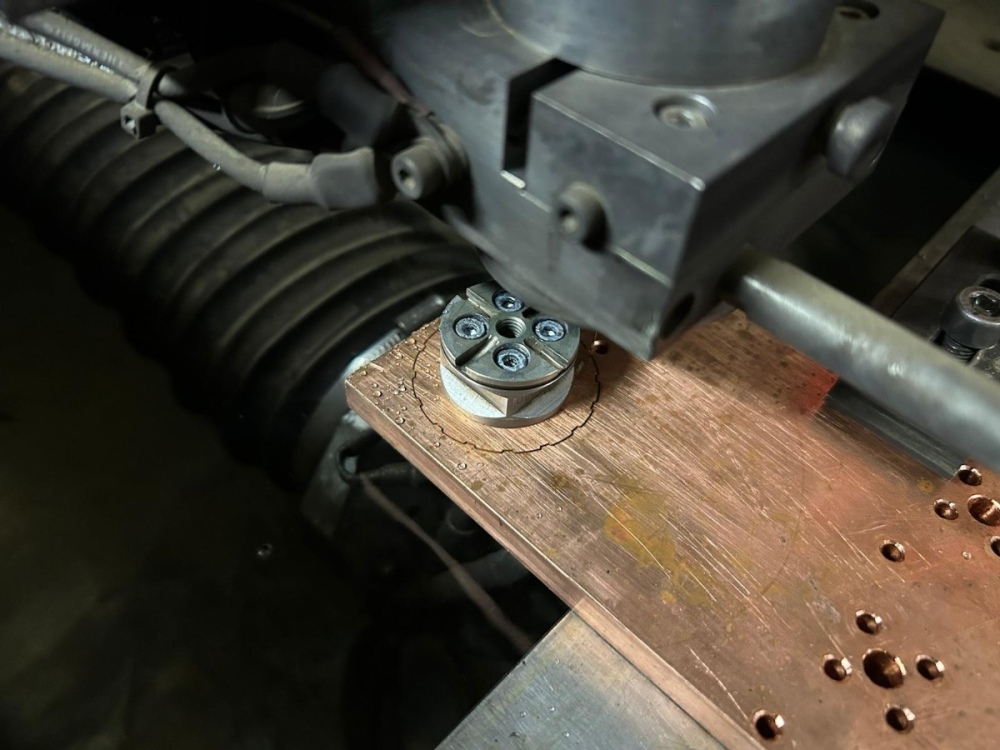

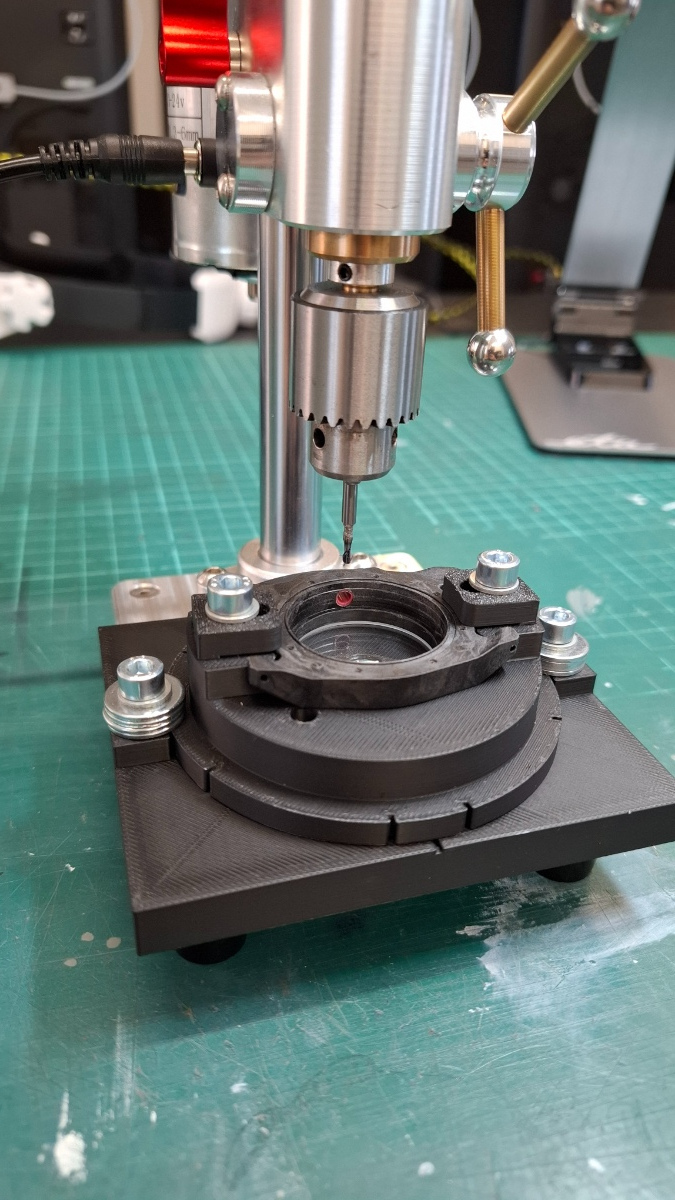

Dnešní příspěvek bude opět o konstrukci. Podle mě je to ta nejzajímavější část celého procesu vzniku hodinek. Jako první přikládám pár fotek z přípravy měděné elektrody pro výrobu formy na lunetu – konkrétně na čísla. Jediný způsob, jak do formy dostat takhle složitý tvar, je elektroerozivní obrábění pomocí měděné elektrody. @Beardedscape ten trojúhelník jsem ještě trochu zvětšil měl jsi pravdu. Vyzkoušel jsem si to nejdřív nanečisto na menším kusu mědi, jestli to vůbec půjde. A vypadá to slibně! Trochu se mi teď zasekl projekt tamponového tisku, protože čekám na některé díly – hlavně na lineární vedení. Taky jsem začal kreslit střižný nástroj na ručičky, ale o tom až příště. Dneska přidám jen jednu fotku. A na poslední fotce je moje nová vrtačka na malé díry. Ta je fakt cool. K tomu všemu ještě dodělávám poslední zakázky na první model hodinek. Rozhodně se nenudím!

Určitě sem pak něco přidám. Jen čekám až budu mít více fotek.

Malá ukázka toho, jak vypadá 3D model v CAD programu. I když se vizualizace v mnohém blíží finálnímu výrobku, ze zkušenosti vím, že se na některé věci nedá stoprocentně spolehnout. Například velikost čísel a textu na ciferníku budu muset finálně doladit až na hotových hodinkách. Tyto modely nejsou jen designovou skicou – používají se pro výrobu forem a kreslí se z nich technické výkresy. Správný model je klíčem k úspěchu – tady není prostor pro chyby. Nakreslení těchto hodinek mi zabralo přes měsíc intenzivní práce. Není to jen o designu, ale i o proveditelnosti výroby, odhadu výrobních tolerancí, výběru materiálů, výrobních postupech a povrchových úpravách. Díky dnešním programům není problém navrhnout téměř cokoliv – ale musí to jít i reálně vyrobit. Řídím se heslem: co si nakreslím, to si musím umět i vyrobit – nebo alespoň přesně vědět, jak to bude vznikat. Ten proces, kdy se nákres v počítači mění na skutečný díl, je naprosto fascinující.

Jsem rád, že nemoc je úspěšně za mnou a konečně jsem zpět v procesu. Za ten víc než týden se nahromadila spousta práce, ale už mi to chybělo. Na fotce je část procesu přípravy nového modelu. Dílky jsou z 3D tiskárny a slouží k ověření návrhu, abych případně odhalil chyby. Vše vypadá skvěle – luneta krásně cvaká a tritium v ciferníku svítí Na poslední fotce je malá ukázka jak vypadá návrh a konstrukce vstřikovací formy. Zde je konkrétně první a nejdůležitější krok a to je umístění dělící roviny. O formách se pak ještě rozepíšu je to vážně zajímavá práce.

Tisknuté bude vše , teď je to vystouplé protože se mi v CAD potom lehce mění barva jednotlivých ploch. V telefonu to moc nechce fungovat doporučuji PC a malou chvilku počkat než se to načte. Adobe reader po mě ještě chce odkliknout potvrzení než se mi model ukáže. Tenhle formát je pro mě novinka takže ještě nevím co přesně od toho mám čekat a jestli to půjde všem. Klidně mi pak napiš jestli se ti to povedlo otevřít.

Fakt se mi líbil model Spectra Blue. Říkal jsem si: paráda, konečně žádné laciné odkazování na nějaký příběh a podobně, ale celkem originální hodinky bez zbytečných keců. A teď tohle... Já to vidím takhle: Když nevíš, jestli se to bude prodávat, udělej z toho limitovanou edici. Provázanost s Kafkou velmi dobře vystihl Bert- vůbec žádná.

Tak jsem zase zpět v procesu – dnes ještě v režimu „home office“, ale zítra už naplno v dílně. Pořád mi ležela v hlavě luneta, konkrétně nevýrazná jednička u čísla 10 a 15. Nakonec se ukázalo, že problém nebyl v číslech, ale ve velikosti indexů. Zmenšil jsem je – a najednou to celé působí mnohem vyváženěji. Ano, vím, že bych mohl použít jiný font. Ale nechci. Jasně, mohl bych udělat lunetu s klasickým fontem, jaký se běžně používá… jenže to už by pak nebyly moje hodinky. Najít v hodinkovém designu něco, co se odlišuje, nevypadá lacině a zároveň se stane součástí vizuální identity, je celkem oříšek. A když mám pocit, že se mi to povedlo, nechci to měnit. Jasně, je to čistě subjektivní – design je nekonečné téma. Ale PROVOKE hodinky prostě budou takové. A tečka. Co zatím ještě není finální, je velikost čísel na ciferníku. To vyřeším až v reálu podle toho, jak to bude vypadat naživo. Protože si budu vyrábět vlastní tampontiskovou mašinu a také štočky, můžu si s tím hrát, experimentovat – a samozřejmě to pak tady ukážu k posouzení. Všem z Hithit kampaně jsem už poslal informativní e-mail a 3D PDF. A z čeho mám fakt mega radost – podařilo se mi domluvit nákup datumových věnců s černým podkladem a bílými čísly! Už jsem si myslel, že to nepůjde, ale byl jsem neoblomný… myslím, že se mě už v Rondě chtěli zbavit Celkově je s nimi domluva opravdu zdlouhavá. Odpovědi trvají věčnost – a to prostě není nic pro mě. Už jsem zjistil, že nejlepší strategie je napsat po třech dnech zprávu ve stylu: „Dobrý den, nejsem si jistý, jestli vám dorazil můj předchozí e-mail…“ – a hned je reakce rychlejší. U celého projektu mě ale čekají velké změny. Zvažuji, že si najdu novou, větší dílnu. A definitivně jsem se rozhodl – najdu si jednoho zaměstnance na montáž nového modelu. Tak, jak jsem to dělal doteď, už to dál nejde. Kvůli nemoci jsem musel opět vše posunout o týden, a to byla poslední kapka. To, že na to všechno jsem sám, mě opravdu brzdí. Takže: pokud máte rádi hodinky, jste manuálně zruční, z okolí Pelhřimova a hledáte práci od prázdnin – klidně mi napište na provokewatch@gmail.com.

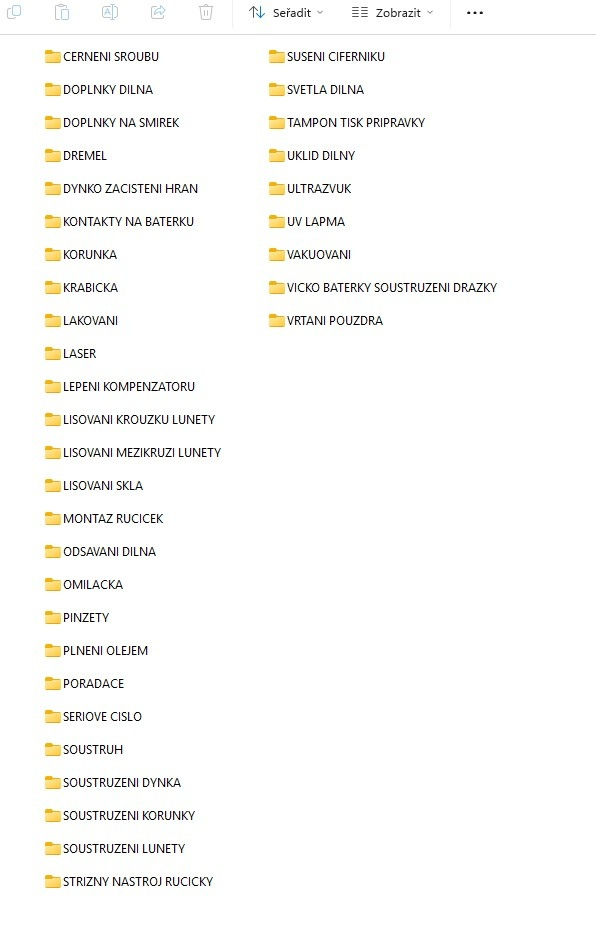

Fotky z procesu návrhu a výroby vlastní mašiny na tampontisk ciferníku. Škoda, že teď nemůžu pokračovat, protože u nás doma zase řádí nějaký bacil – tentokrát v té nejzákeřnější mutaci: školková! Takhle vypadá spousta fotek v mém telefonu. Často teď kreslím v pc po večerech doma takže si všechny potřebné věci nafotím abych nezapomněl rozměry které pro mě jsou důležité. Ten proces od první myšlenky, prvního nákresu třeba na stůl, modelování v pc, výrobě a testování je prostě super. Fakt mě baví celý ten proces vzniku něčeho nového.

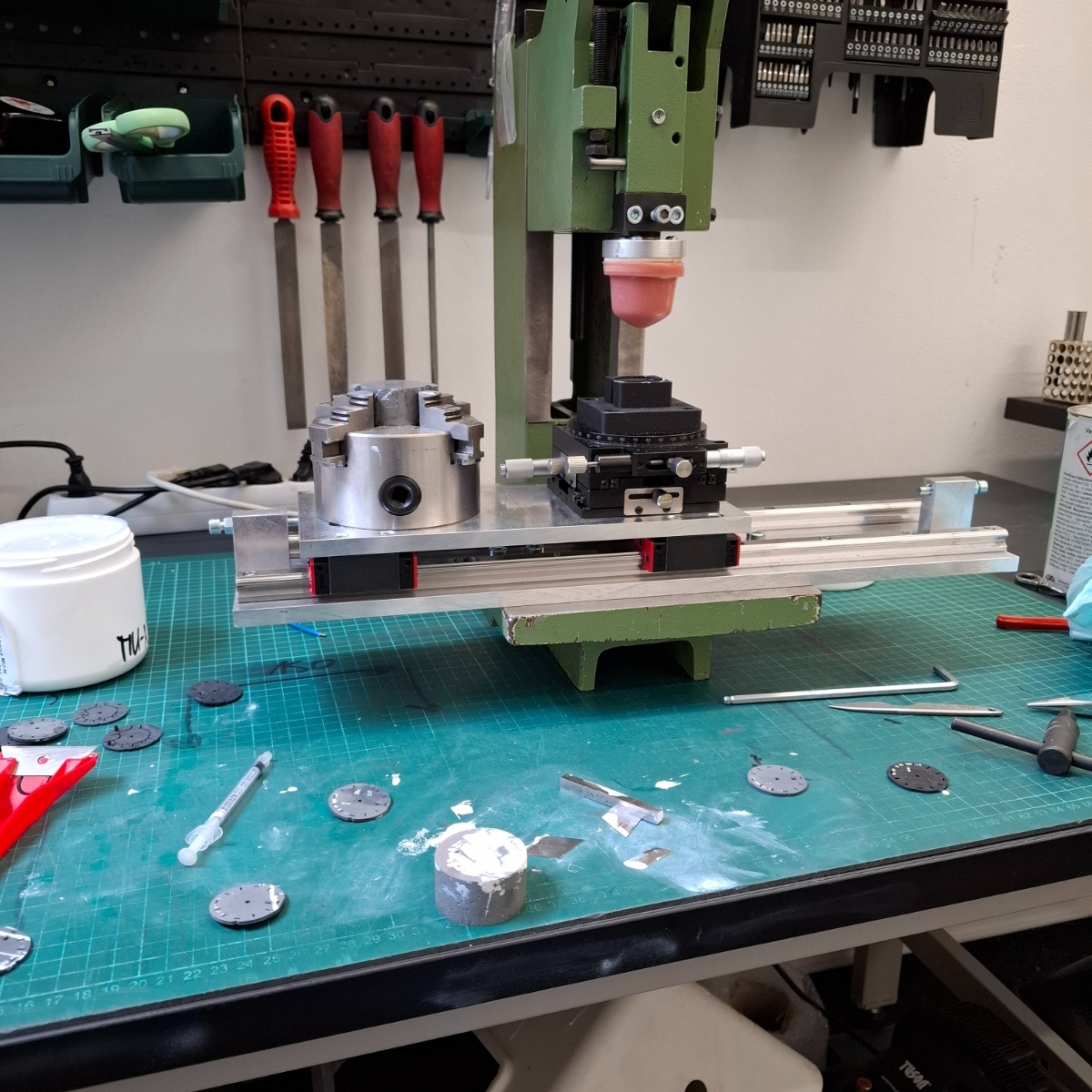

Když už je dnešním tématem design ciferníku, přidám i fotku základu pro moji vlastní tampónovací mašinu. Jde o mikrometricky nastavitelný křížový stůl s možností doladit i natočení. Jakmile dorazí další komponenty, ukážu, jak stavba tamponovačky pokračuje.

Není problém je tam dát. Problém je vymyslet čím je zalít nebo zalepit aby to časem nevypadlo. V ciferníku je to "jednoduché" protože je to uvnitř. U lunety je to problém. Nad trojúhelníkem jsem nepřemýšlel protože by nevypadal složený z trubiček dobře.

Určitě ho nebudu vyplňovat klasickou lumi ale chci si vyzkoušet tam dát jednu trubičku. Jen to nebudu slibovat dokud to nevyzkouším...
