MilanBAsk

Nazdar @Jerryle. Máš pravdu, chcelo by to tie korunky poriadne vyčistiť, rovnako ako ten kolmý pružinkový kontakt, ktorý ovládajú. Máš na to svoj overený postup? Zobrazenie číslic vypadáva náhodne alebo v pravidelných intervaloch? Slabší kontrast segmentov aj v momente, keď korunka nie je v stredovej polohe - tipujem, že to môže byť umierajúci displej, alebo niektorá súčiastka, ktorá je súčasťou obvodu na generovanie 15 a viac voltov, alebo možno slabá batéria. Zmení sa niečo, keď použiješ fungl novú batériu? Držím palce, nech sa darí s opravou...

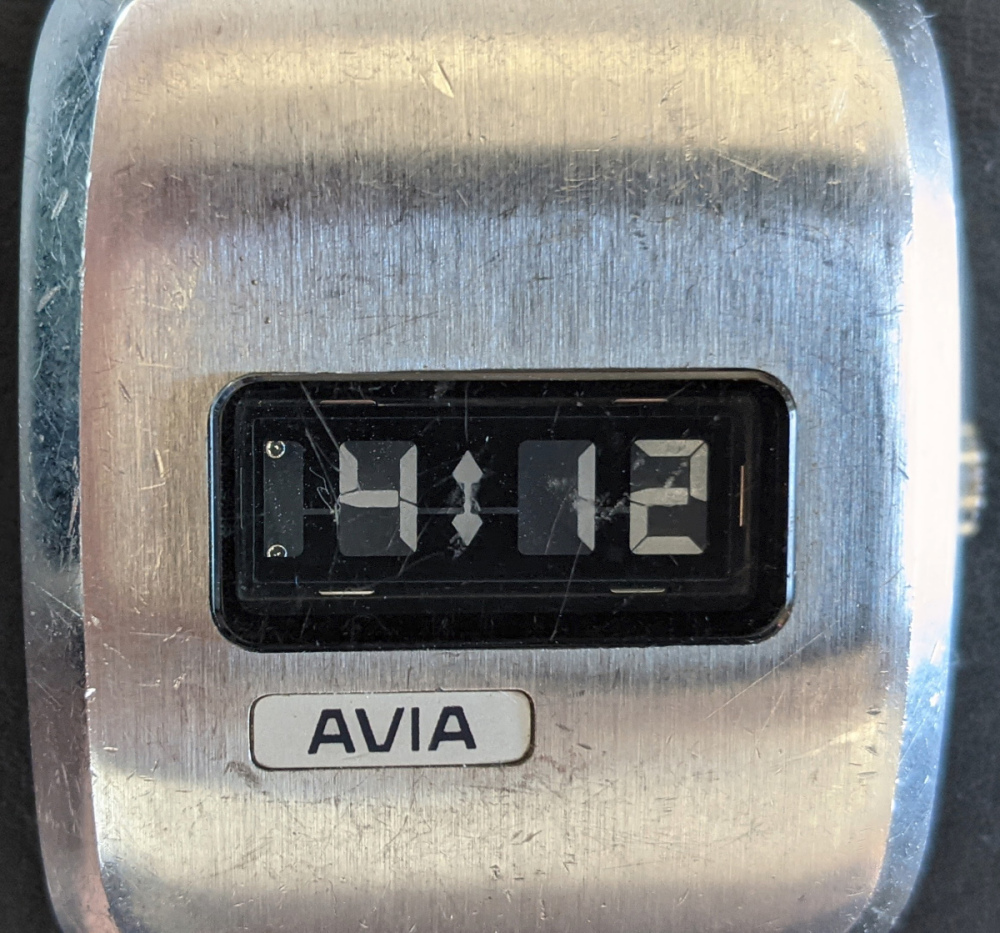

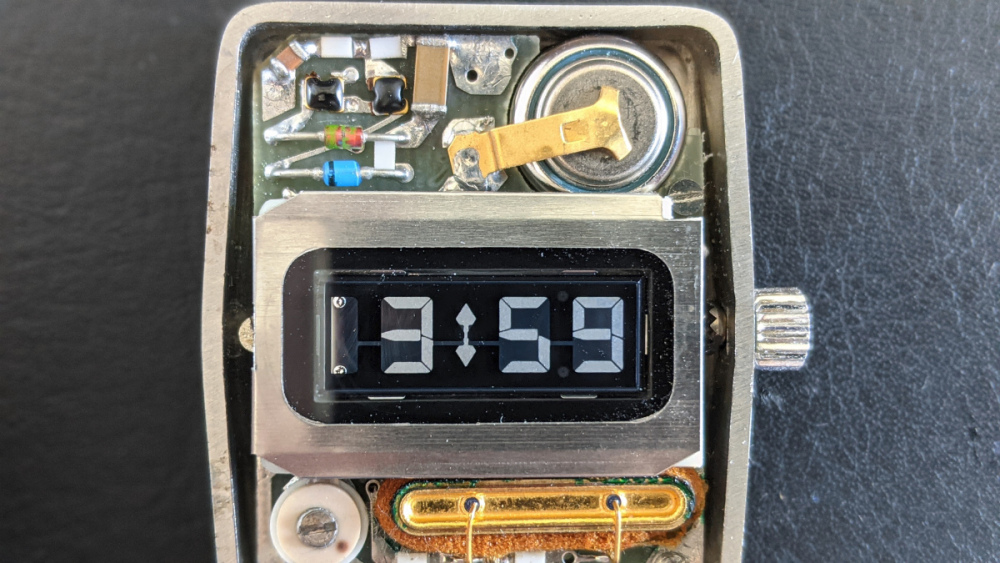

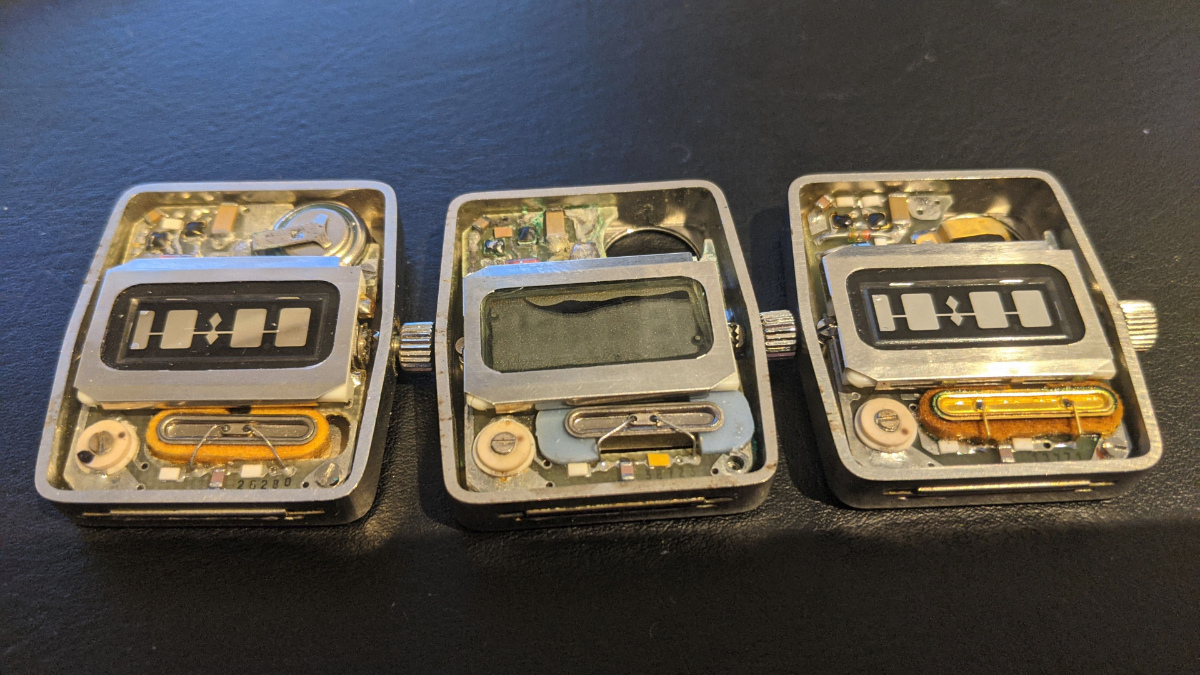

Tak sme sa s majiteľom týchto hodiniek dohodli v zákulisí. Poslal mi tri kusy "na pokusy". Cieľom bolo zostaviť z tých troch aspoň jedny funkčné hodinky. Dve dosky plošných spojov boli v poriadku, po vložení batérie žili. Tretia doska síce na osciloskope ukázala kmitajúci oscilátor, ale signály na displejových pinoch neboli žiadne - to by chcelo podrobnejšie preskúmanie. Dve funkčné dosky dávali pekný striedavý priebeh napätia, občas prerušovaný. Tu treba podotknúť, že v porovnaní s dnes rozšírenými twisted-nematic displejmi, kde na ich napájanie stačia 3 volty, DSM displeje potrebujú 10 až 20 voltov, čomu aj zodpovedala úroveň signálu na osciloskope. Z troch displejov boli dva DSM LCD a jeden klasický twisted-nematic LCD. Bohužiaľ, ten twisted-nematic a jeden DSM boli ulomené v rohoch. Práve tam sa nachádzajú kontakty na tzv. backplanes, ktoré majú na starosti celú skupinu segmentov. Takže síce na displejoch niečo preblikovalo, ale neboli to pekné celé číslice, ale iba ich časti, a tým pádom boli displeje nefunkčné. Ten jeden funkčný DSM sa nakoniec podarilo spárovať s funkčnou doskou a hodinky krásne nabehli. Nuž som na displej založil pôvodnú upevňovaciu sponu a keďže už bola noc, nechal som hodinky bežať s tým, že ráno sa znova pokochám. Na moje nemilé prekvapenie ma ráno čakali iba čiastočne zobrazené číslice, a to bola zlá predtucha. Zložil som upevňovaciu sponu a oblial ma studený pot - ulomený ľavý dolný roh displeja. Obrovské sklamanie. Vybral som batériu a odložil hodinky nabok. Vtedy som začal chápať, prečo je to ulomenie taká častá príčina nefunkčnosti. Ono tá kovová spona je síce do istej miery pružná, no je tak formovaná, že keď sa založí, najväčší tlak na displej, ktorý je zo skla, je vyvinutý práve v rohových miestach. Keďže zo spodnej strany nie je toto jednostranné namáhanie kompenzované žiadnym protitlakom, krehké sklo to nemusí vydržať a praskne. Majiteľovi som popísal aktuálnu situáciu a dohodli sme sa, že mu všetky hodinky pošlem naspäť, lebo už sa nedalo viac nič robiť. Keď som ich začal pripravovať na zabalenie, ešte raz som vložil batériu do tých ešte včera funkčných hodiniek a ... ony nabehli! Vysvetľujem si to tak, že sa displej nejako usadil tak, že nakoniec chytil ešte aký-taký kontakt na tom rohovom mieste a displej bol predsa len napájaný potrebným signálom. Uvidíme, či hodinky prežijú transport k majiteľovi. Snáď nám tu dá o tom vedieť. Počas skúmania hodiniek som si všimol dve veci. Vysvetlil som si ich posvojom, ale možno nie som ďaleko od pravdy... Číslice blikajú, raz za sekundu, všetky naraz. Nie je to chyba, je to by design. Meranie oboch funkčných dosiek potvrdilo toto navlas rovnaké správanie. Podľa mňa je to "LCD screen saver", čiže neustála excitácia a uvoľňovanie kryštálov v záujme dlhodobého zachovania funkčnosti. Predpokladám, že ak by boli segmenty neustále pod prúdom, čiže by číslice neblikali, tak by kryštály časom stratili požadované vlastnosti a displej by bol čoskoro na vyhodenie. Môže niekto skúsenejší túto domnienku potvrdiť alebo vyvrátiť? A ďalšia povšimnutiahodná vec je tzv. "Power Saving Mode", čiže šetrič batérie. Hodinky majú zboku klasickú korunku. Tou sa však nedá otáčať v rozsahu 360°, ale iba cca 120°. Či sa otáča hore alebo dole, vždy narazí na zarážku. To má svoj dôvod - opakovaným dorážaním smerom hore sa nastavujú hodiny, opakovaným dorážaním nadol sa nastavujú minúty. Ak korunku nastavíte zhruba do stredu, tak číslice na displeji stmavnú, resp. sa stanú veľmi málo kontrastnými v porovnaní s odrazivým podkladom displeja. Sú veľmi slabé a vidno ich len z určitého uhla. Ak však korunku trochu vychýlite na hociktorú stranu (avšak nie až na doraz), číslice sa ukážu v plnej paráde. Merania napätia ukázali, že poloha v strede posiela do displeja iba nejaké 2-3 volty, kdežto vychýlenie hore či dolu tam rvalo plných 13-15 voltov. Keďže generovanie takéhoto napätia z 1,5-voltovej batérie niečo stojí, batérie v týchto hodinkách sa údajne vybíjali veľmi rýchlo. Preto museli inžinieri vymyslieť ten power-saving-mode a mne to príde ako geniálny nápad. A znova - ak sa niekto v DSM LCD hodinkách vyzná lepšie, budem rád, ak sa k tomu vyjadrí.

Rad by som sa spytal - neviete nahodou, ci tieto hodinky maju dve LCD polozene na sebe? A teda vedia spravne zobrazovat prekryvajuce sa segmenty?

Sting v dokumente Bring on the Night z roku 1985 https://youtu.be/aqwhGoEGy6E?t=336

Vlastne mas pravdu... Hladam elektronicke zariadenia (kalkulacky, hodinky, digitalne hry atd.), ktore mali v sebe cip firmy SHARP série SM5x, napr. SM530, SM531, SM5A, SM5L1, SM5L2, SM5L3, SM500, SM511 a pod. A kedze toto je forum zamerane na hodinky, tak tu mi ide o digitalne hodinky. @Lisky Vymena cipu je nemozna, to je bez debaty. Je vsak sposob, ako z tychto konkretnych cipov precitat program v ROM a nasledne ho emulovat, napr. v PC.

Vdaka za reakciu, Jendo. Skor naopak - mam rodinu chipov, ktora ma zaujima a chcel by som k nim priradit digi, ktore na tych cipoch bezali. Vies, prosim ta, poradit, kde to vyhladat? Alebo ti napisem, co hladam a skusis prekutrat svoje zdroje?

Pani, vyzna sa niekto v digitalnych hodinkach do takej miery, ze by vedel povedat, na akych cipoch ten-ktory typ hodiniek bezi? Napriklad: Casio typ XYZ-0123 bezi na cipe NEC uPD9876, Savion K555-00 s kalkulackou bezi na cipe Holtek UU44-99 a pod.

To je paráda!

Ten segment, ktorý je pri SA a SU navyše, je viditeľný aj pri TU a TH?

Hm, rád by som sa na také hodinky pozrel. Chcelo by sa ti zapožičať mi ich na inšpekciu? Samozrejme, pokiaľ nie sú pre teba príliš vzácne, že ich nechceš dať z ruky.

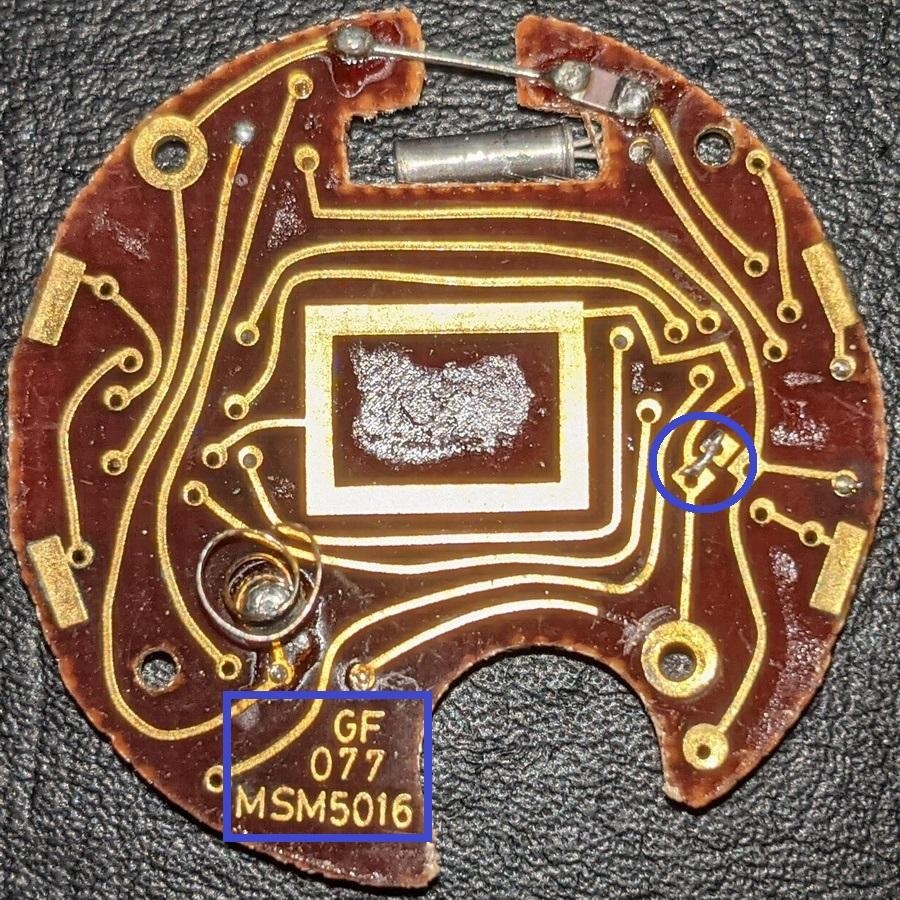

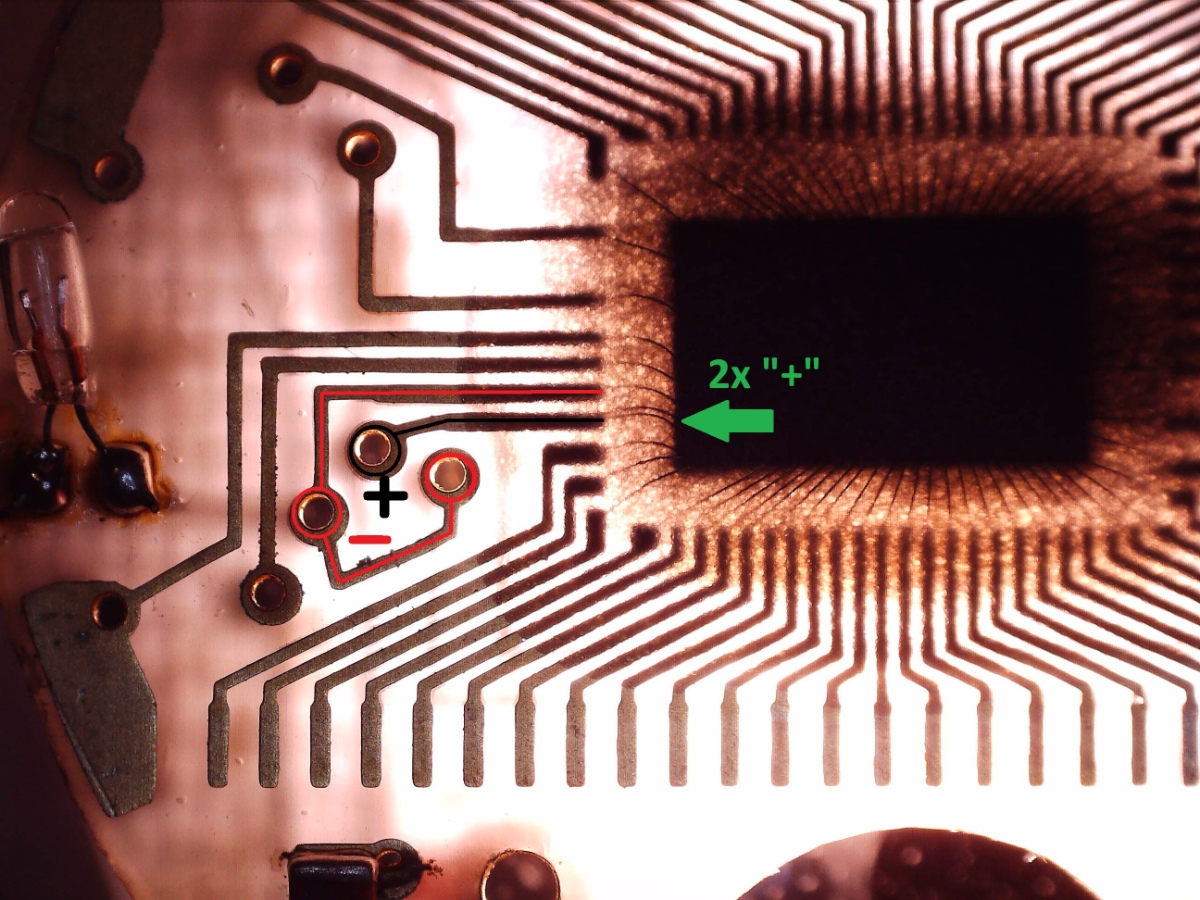

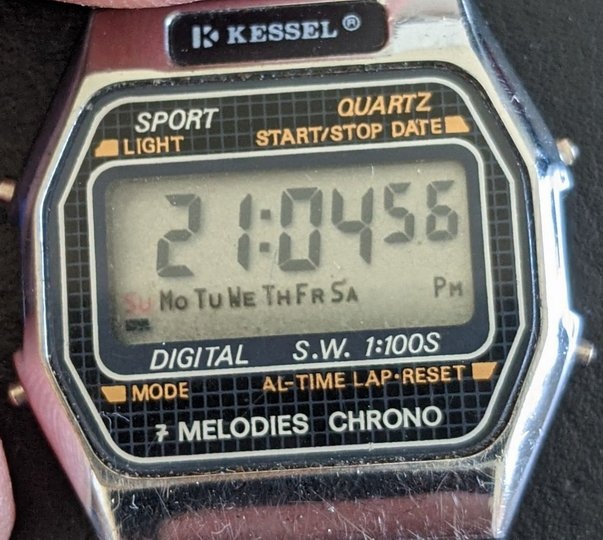

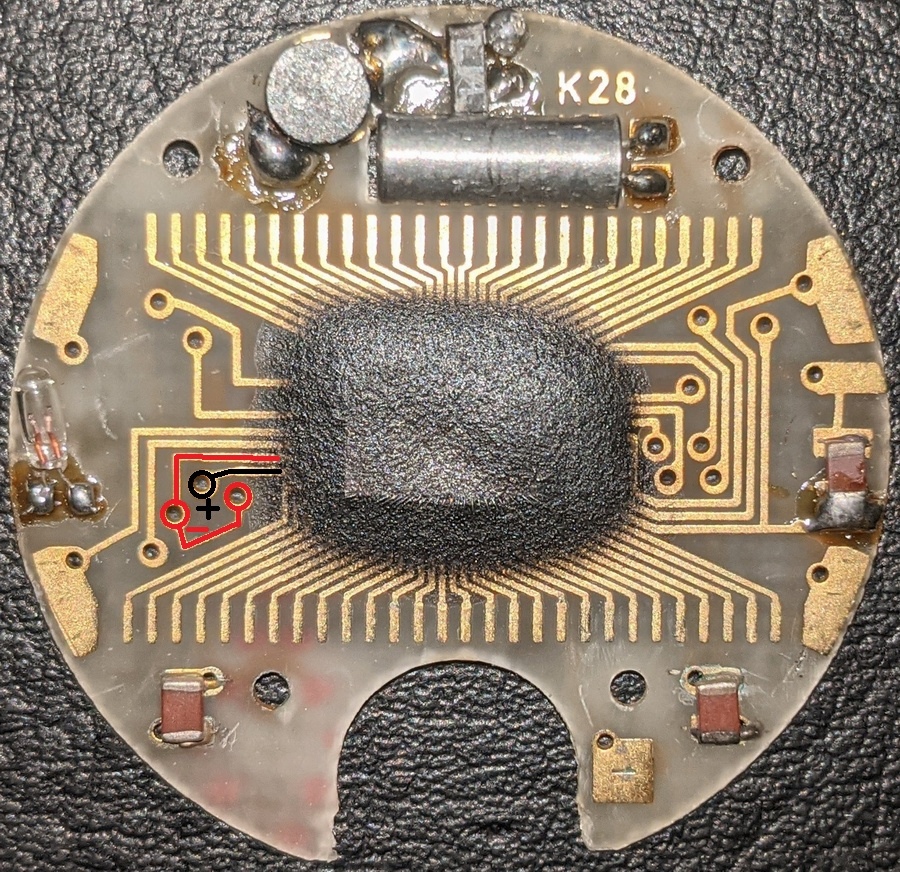

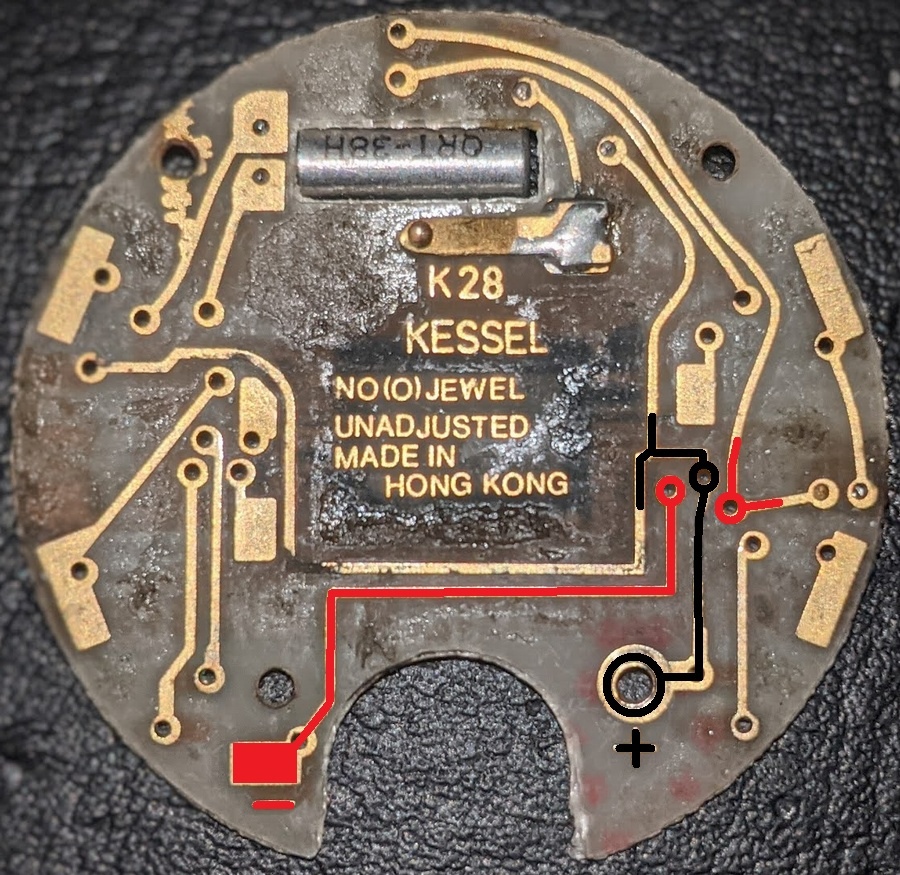

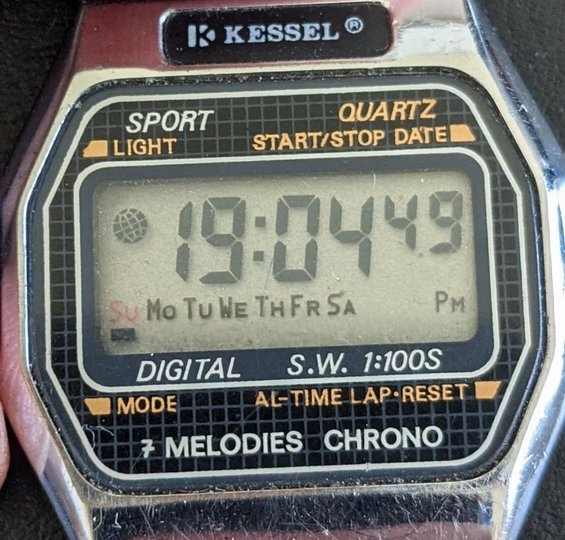

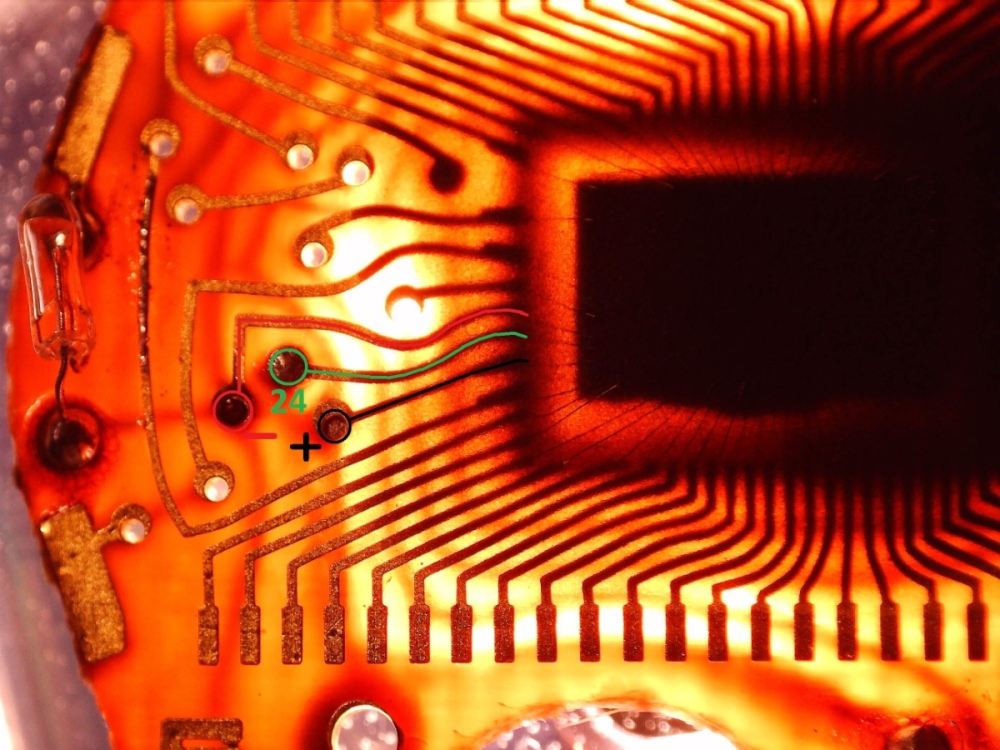

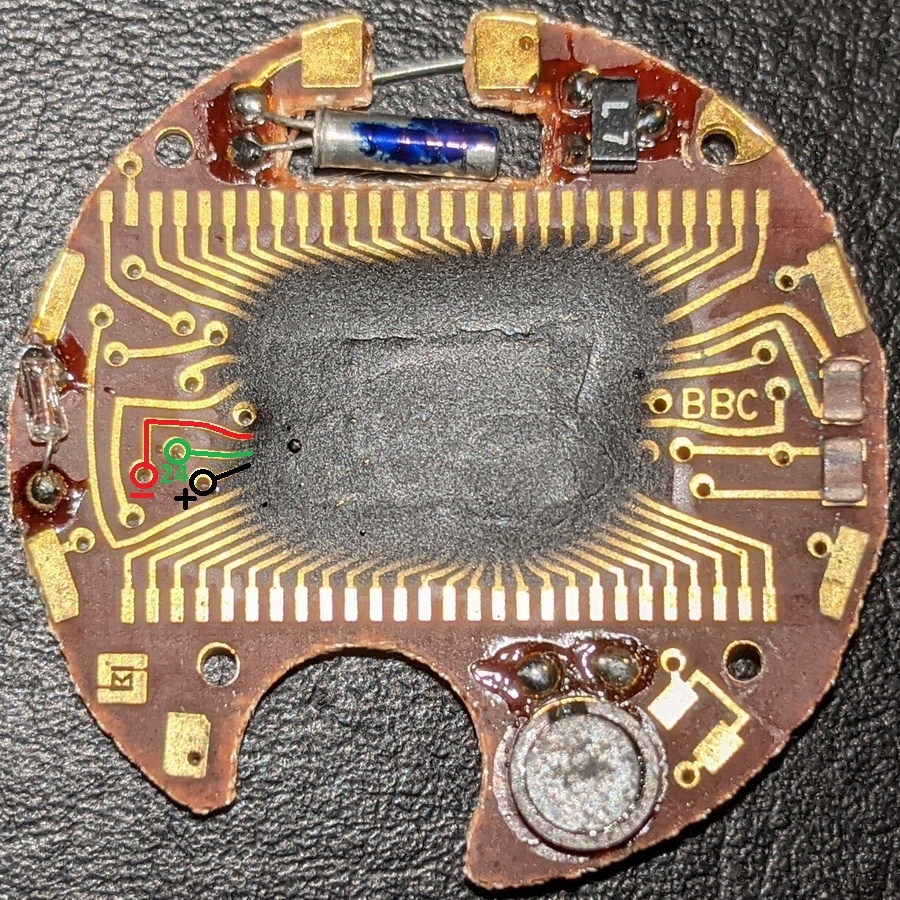

Ešte možno jedna zaujímavosť k "Dual Time" + "Yellow Rose of Texas" digitálkam... Prezrel som viacero modulov, ktoré sú z funkčného hľadiska identické, t.j. ovládanie aj nastavenia majú zhodné. Dá sa teda usudzovať, že bežia na rovnakom čipe s tým istým firmwarom v ROM. Moduly bývajú značené K28 (rôzne varianty, s kapacitným trimmerom aj bez), GF077 MSM5016 (aj revízia GF077B), M-189-1, alebo tiež AM 18 (zle čitateľné). Nie všetky moduly však majú exponovanú možnosť prepínania medzi 12- a 24-hodinovým režimom. Tá sa vyskytuje pri moduloch GF077(B), viď prvé tri fotky. Moduly K28 a M-189-1 majú natvrdo nastavený 24h režim, a to priamym pripojením príslušnej plôšky čipu (angl. padu) na kontakt "+", pričom toto pripojenie sa nachádza pod epoxidovým krytom čipu a ako také sa nedá prerušiť (viď druhá trojica fotiek).

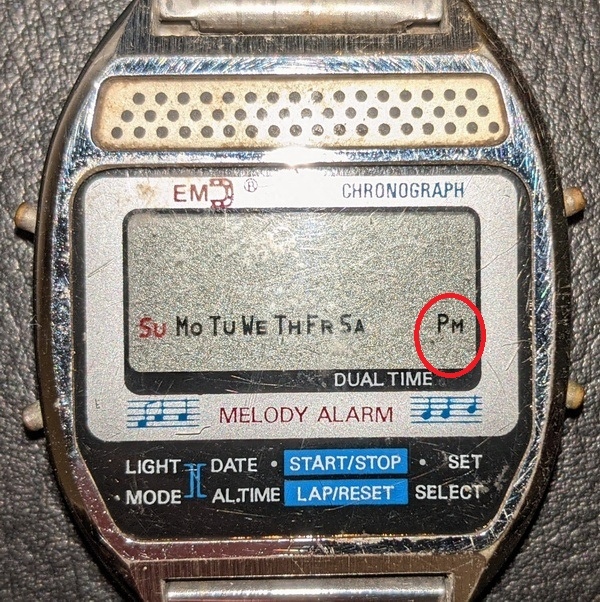

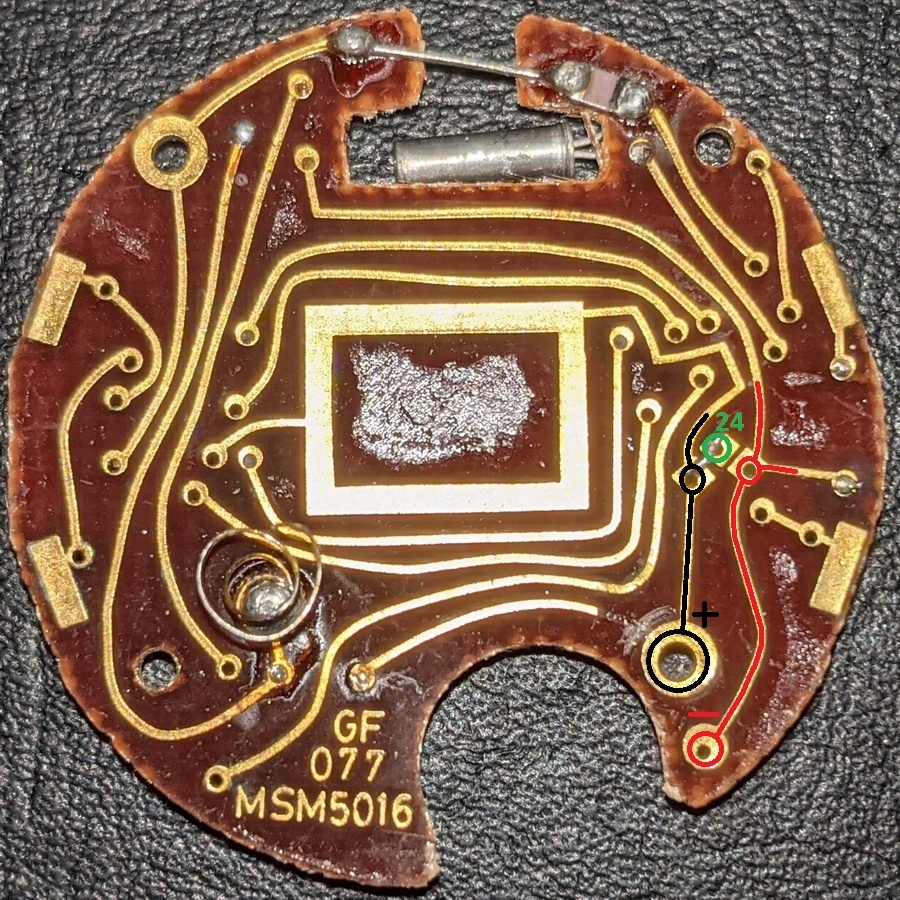

Riešenie sa našlo! Nejde to však spraviť "softvérovo". Čiže žiadna kombinácia tlačidiel nepomôže. Inžinieri to vymysleli na hardvérovej úrovni, viď obrázok. Keď sú dve malé plôšky na zadnej strane dosky vodivo spojené, znamená to 24-hodinový režím. Ak nie sú vodivo spojené, hodinky bežia v 12-hodinovom AM/PM režime.

Namerat by si tam mal nieco medzi 10-30 pF. Pri otacani by sa namerana hodnota mala menit. Niektore multimetre vedia zmerat aj kapacitu kondenzatora. Ak mas zakladny V/A/Ω, to asi lahko nepojde. Na spravne zmeranie kapacity kondenzatora aj tohto trimru je dobre ho odpajkovat, inak mozu byt namerane hodnoty ovplyvnene okolitymi suciastkami. Ale ako som pisal predtym - najskor by som skusil vymenit krystal.

@Jerryl Nepoznám konkrétne tento modul, ale ako prvé by som vyskúšal vymeniť kryštál. Mal by mať frekvenciu 32768 Hz. Potom sa dá nahradiť ten kapacitný trimer za pevný kondenzátor. Otázka len je, koľko pF by mal mať, aby šli hodinky čo najpresnejšie. Hnedé kostičky sú ďalšie kondenzátory. Jeden slúži na získanie 3V napätia pre LCD. Druhý je spojený s kryštálom a preto môže byť tiež teoreticky vymenený za nový.
