Urob si sám

[Marek Boháč]

Potvrzuji , hodiny jsou k vidění v muzeu hodin v Klášterci nad Ohří . Vysloužil jsem si za to záběrák , pěkný že?

Obsah je dostupný pouze registrovaným uživatelům. Registrace na Chronomag Fórum je zdarma.

Pokud již registraci máte, přihlaste se, prosím.

[Jiří9]

Pěkný . Važ si ho, já jsem za něj dal pár táců, protože jsem bez něj nemohl žít    a potřeboval jsem ho  na mou práci     J

[bohus76]

Kluci když už tu probíráte ty Vaše "udělátka",mohl by mi někdo vysvětlit k čemu je to zařízení dobré ? Nějak neznám ty cizí "termity" /termíny/.

[orol]

Když se Ti kvedlá kolečko v ložisku a stáhnout to nejde, tak tu díru zacelíš. Pak do záběráku dáš spoluzabírající kola, nastavíš vzdálenost pro nejlepší záběr a přeneseš na desku stroje. Takto to uděláš s oběma spoluzabírajícímy koly a najdeš střed pro nové uložení...

[orol]

no tak jsem zase něco smontoval , tentokráte magické hodiny

...

Moc pěkné, móc pěkné ...

[Marek Boháč]

A nebo když vyrábím desku novou a potřebuji zaměřit kde vyvrtat díry.



Obsah je dostupný pouze registrovaným uživatelům. Registrace na Chronomag Fórum je zdarma.

Pokud již registraci máte, přihlaste se, prosím.

[bohus76]

Děkuji,já to říkám furt,raděj jedenkrát vidět,jak desetkrát slyšet.

[little_w]

Marku, tohle je tak nejak samostatna liga. Mas muj hluboky obdiv a respekt, a nejen proto, ze ja bych to nedokazal ani pod dohledem statneho osetrovatele. Uplna parada!

[Marek Boháč]

Když jsem já sloužil to první léto , vysloužil jsem si děličku za to.

Musím se pochlubit , byl jsem opět v Klášterci , opravil jedny špindlovky a vysloužil si tento aparát ...

Obsah je dostupný pouze registrovaným uživatelům. Registrace na Chronomag Fórum je zdarma.

Pokud již registraci máte, přihlaste se, prosím.

[Robero79]

Když jsem já sloužil to první léto , vysloužil jsem si děličku za to.

Musím se pochlubit , byl jsem opět v Klášterci , opravil jedny špindlovky a vysloužil si tento aparát ...

tak to konecne budou ozubena kola jako fik, chlape, uz to nebudes muset pilovat rucne. :-)

nebo se pletu?





Sent from my iPhone using Tapatalk

[Marek Boháč]

Ano , víceméně ručně , doteď jsem to nadělil a nařezal lupenkovou pilkou a tvar dopiloval.

Každopádně k děličce nemám odpovídající moduly které bych potřeboval , musím buď nějaké sehnat , a nebo zjistit jak se vyrábí ...

[Marek Boháč]

Ačkoli vypadá dělička na pohled primitivně , překvapilo mne jak je to šikovný nástroj , práce je s ní tak snadná že se dá v klidu u toho koukat na seriály a přitom si člověk jen tak v ruce točí kličkou , zoubek po zoubku.

Zde mám první ukázku , ano chybí mi profil na zubu , modul stále sháním a zuby jsou skošené , ale to není chyba děličky , jde jen o cvik.



Obsah je dostupný pouze registrovaným uživatelům. Registrace na Chronomag Fórum je zdarma.

Pokud již registraci máte, přihlaste se, prosím.

[Jiří9]

Paráda závidím Ti Jí    J.

[Marek Boháč]

[Lamiczka]

Tohle je pecka. Jak se určuje průměr kola s ohledem na počet zubů? Existuje na to nějaká tabulka nebo přepočet?

[orol]

Na kolech stejného průměru může být rozdílný počet zubů. Je to dáno jejich modulem či "velikostí".

Spoluzabírající kola musí mít stejný modul zubu.

Upraveno 7. listopadu 2018 uživatelem orol

[Nightmare]

díky za tohle vlákno, jen čumím. Videa jsou boží.

[Marek Boháč]

Tak jsem zase pokročil , začal jsem vyrábět vlastní moduly a udělal jsem si i jeden modul na výrobu modulů :-). Jako nejlepší materiál se ukázal starý plochý pilník který jsem vyhřál , popustil , nařezal a na soustruhu vyrobil kolečka a profil. Všechno je to jenom od oka , metodou pokus omyl. Výroba samotných koleček je velice snadná , ale výroba frézy která řeže je opravdu těžká. Největší problém je jak nabrousit profil zubu aniž by tím utrpěl tvar. Docela se osvědčilo nařezat drážky/zuby předem , na hraně se vytvoří malé otřepy , které po vykalení dobře berou , ale povrch řezu není hladký.

Obsah je dostupný pouze registrovaným uživatelům. Registrace na Chronomag Fórum je zdarma.

Pokud již registraci máte, přihlaste se, prosím.

[Marek Boháč]

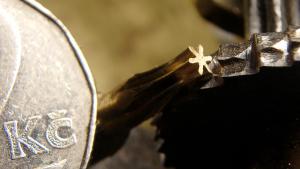

První kolečko s pastorkem a pastorek v řezu , teď už se můžu pustit do zcela vlastních hodinek.

Obsah je dostupný pouze registrovaným uživatelům. Registrace na Chronomag Fórum je zdarma.

Pokud již registraci máte, přihlaste se, prosím.

Obsah je dostupný pouze registrovaným uživatelům. Registrace na Chronomag Fórum je zdarma.

Pokud již registraci máte, přihlaste se, prosím.

[Marek Boháč]

Dokonce to i funguje ...
