Po prvním a druhém dnes přidávám třetí díl krátkého výletu do počátků sovětského číslicového hodinářství. A jsou to počátky opravdu ty prapočáteční, tzn. první sovětské digitálky ever, tedy opravdu úplně = ????? ?????? ????????? ??????????? ???????? ????. Ač se často mylně dedukuje, že první byly LED-kové Elektroniky, není to pravda. První byly tyhle LCD-čka ??????????? ?6-02. LED jsou značené ??????????? ?6-03, kde číslo za pomlčkou označovalo pořadové číslo zavedení modelu do produkce (01 však dle dostupných pramenů neexistuje, spekuluje se o označení zkušebních prototypů, které nešly do výroby).



Model ?6-02 byl vyvinut závodem Pulsar v Moskvě (Elektronika 1) v letech 1973-74 a první kusy se začaly prodávat počátkem r. 1975. Poté byla výroba převedena do minského závodu Integral (Elektronika 5) pro zavedení masové produkce. Modul a procesory doznaly jistých změn a první sériové digi ??????? ? ???? byly na světě... LED-ky 03 z moskevského Pulsaru následovaly až cca rok poté.



Hodinky jsou při použití řeči mechanických 'bez komplikace', ukazují pouze čas hh:mm. Dokonce ani žádné sekundy, natož datum, den v týdnu, atd., jen dělítko mezi hodinami a minutami si hrdě poblikává každou vteřinu a dává tušit, že je vše v pořádku, hodiny jdou!

Pro seřízení jsou nezvykle použita 3 korekční tlačítka na postupné nastavení hodin a minut a nulování vteřin.

Hodinky byly vyráběny v několika variantách pouzdra pod značkami Elektronika a ZIM pro SSSR označené v azbuce, a Electronika a Sekonda latinkou na vývoz.



Několik umělecky pojatých 'koláží' na netgrafikovi:

http://www.netgrafik.ch/elektronika-watches-14.htm

http://www.netgrafik.ch/elektronika-watches-2.htm

http://www.netgrafik.ch/elektronika-watches-16.htm

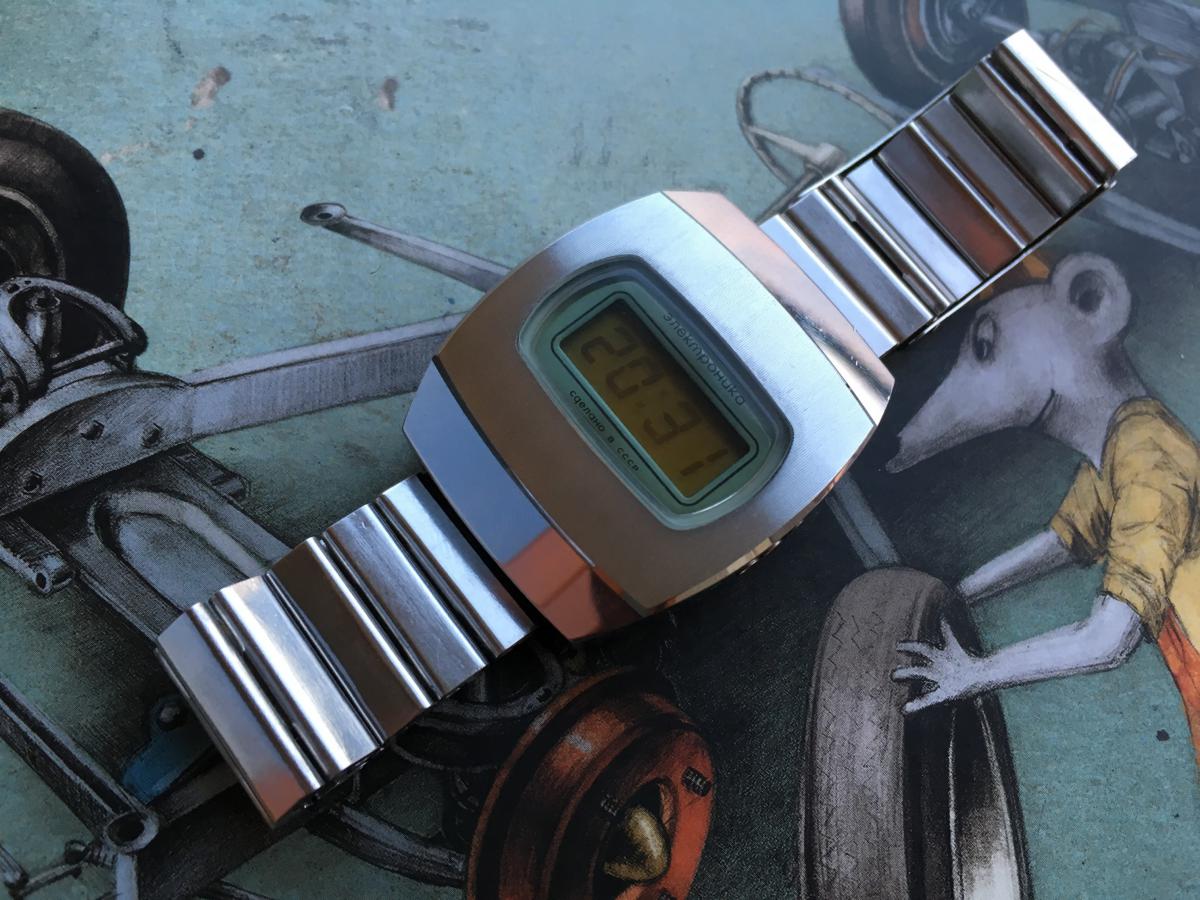

A teď můj kousek. Pouzdro a origo tah skoro v NOS stavu, sklíčko a ciferník bez poskvrnky, displej trochu zažloutlý a segmenty nejsou úplně tmavé. Ale hlavně JDOU a křemík tepe docela přesně (na poměry a stáří 40 let...). Přesnost cca +1 až +2s denně.







Rozměry pouzdra 37x44x14 mm jsou impozantní, navíc při malé velikosti sklíčka a displeje a krytých stěžejkách (rozteč 41 mm) je to na ruce kus pořádného materiálu! A budí zaslouženou pozornost...





Pro zájemce pár odkazů:

ttp://www.newdwf.com/viewtopic.php?f=58&t=7867

http://www.newdwf.com/viewtopic.php?f=58&t=6532

http://electronika-5.ru/chasy/index.php?page=base_item&mid=2

http://www.leningrad.su/museum/show_calc.php?n=219

Upraveno 22. května 2017 uživatelem mkshort

[Frostie]

díky moc za osvětu!

[mkshort]

Ještě si k nim pořídím krabičku a návod...   $$$$$$

[Frostie]

...a to je zadarmo...:-)

[mkshort]

Zapomněl jsem dat link, kdyby je chtěl někdo koupit (pozor, prodej zítra končí), nebo spíš jen prohlídnout fotky....

Upraveno 23. května 2017 uživatelem mkshort

[t2]

To je do DEPRESE ne?

[mkshort]

Ono je vcelku jasný, že to na tom eBay nikdo za tuhle cenu nekoupí. Řekl bych, že reálná cena takto originálních strojů ve skoroNOS stavu, s origo tahem, krabkou a pravými papíry bude přeci jen nižší....hádal bych tak 5-6tis. Kč.

Je to 'Kup ted´', ne aukce, s možností nabídky ceny, takže to prodejce zkouší za hodně....a třeba se ňáká kafka chytne....

Kdyby se to dražilo od koruny, ukázala by se pravá tržní cena.

[t2]

To by asi byl pěkný boj.

[mkshort]

Prodány nebyly. A to už poněkolikáté...



Pán z Ukrajiny používá trochu divnou politiku prodeje...1. pokus s 550$, pak sleva 10% na 495$, pak opět pokus s 550$



a teď další pokus s 550$



Nicméně budu monitorovat a dám info, za kolik se prodaly, jestli vůbec...

[siwi]

Díky za skvělý popis. Jinak bych si do smrti myslel, že prvními Elektronikami byly právě ty s LED displejem.

[Paketa]

Ahoj,

jedny Elektronika B6-02 v jiném obyčejnějším pouzdře s originálním tahem doma také mám a tak přidávám co jsem dohledal.

Vývoj skutečně začal v roce 1974. Byly ustanoveny dva vývojové týmy inženýrů, z nichž první měl dohlížet na vývoj prvních sovětských digitálních LCD hodinek a druhý se zabýval vývojem prvních ručičkových quartzových hodinek. Elektronické moduly s displeji byly vyvinuty a zpočátku i vyráběny v moskevském závodu Pulsar a to již během prvních let. Po dokončení vývoje byla v polovině roku 1976 produkce pro sériovou výrobu přesunuta do Maselnikova hodinářského závodu v Minsku. Předsériové modely lze krom popisů na vnitřních součástech poznat například i podle trochu kolmějších a hranatějších čísel na displeji. Výsledkem práce pak byl debut na veletrhu v Lipsku 1976 společně s prvními ručičkovými quartzkami Čaika 3050-KR. Kalibr v Čajkách byl označen 3050-KR, kde 30 by měl být průměr v mm a KR značilo Kvarcový Rezonátor. Někde jsem viděl označení kalibru v B6-02 číslem 3049.

Mé B6-02 jsou podle označení z roku 1977. Jejich současná přesnost je 10s/den, stále stejně. Displej je ze šikmých úhlů malinko hůře čitelný. Zajímavostí pro mně pak bylo, že při seřizování hodin se na displeji ukazuje 22, 23, 24 a pak 0, 1 a tak dál. O půlnoci, ale 24h neukazují.



[mkshort]

Neřekl bych, že s obyčejnějším pouzdrem. Tohle pouzdro má také něco do sebe!



Pěkný seznam kalibrů je zde. Ano, B6-02 je značen alternativně jako 3049. Po přechodu na stránku B6-02 je vidět popisovaný rozdíl mezi předsériovými a sériovými modely. Podobně např. i tady.

[mkshort]

Nechal jsem se inspirovat...aneb nový přírůstek.

No, spíš to bylo tak, že se objevily ke koupi a nedalo se odolat... 'Kulaté' ?6-02 jsou prostě klasika a bylo nutné jimi sérii obohatit.

Až na jeden miniťuk a jednu kraťoučkou vlásečnici je to NOS pouzdro s origo tahem. Po vyčištění a nutném menším servisu vypadají celkem k světu, ne? :-)







Btw ty původní vlevo mají teď nový displej v lepším stavu čitelnosti. Rozhodně to přispělo k jejich vzhledu a atraktivitě.



[mkshort]

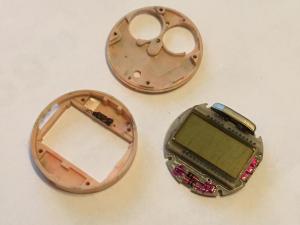

A ještě pár pohledů pod sukně.

Čísla na komponentech 11/76 a 04/77 (měsíc/rok) prozrazují datum jejich vzniku někdy v roce 1977. Zdá se, že je to manuální výroba. Napájení součástek vypadá opravdu jako ruční práce.









[little_w]

Ty pamatuju! A dozvedel jsem se hodne, diky za sesumirovani informaci. Zacnu si jich asi vic vazit, prece jen se do vyvoje a vyroby dalo tolik prace!

[mkshort]

Další přírůstek do série...

Oválnější pouzdro v super zachovalém stavu. Škoda jen, že ciferníček je stejné barvy, jako u těch minulých. Raději bych tmavomodrý...

[5etter]

Pěkná sbírka.

[siwi]

Také musím pochválit.

[mkshort]

Tohle nic není. Správná sbírka vypadá třeba takhle:

[mkshort]

Tak ještě, ať to má nějaký příběh. Třeba o tom, že po koupi potřebovaly trochu péče mechanika.....



Zakoupeny byly sice ve slibném stavu dle k inzerátu připojených fotek, ale s typickým průvodním hlášením: "Funkčnost neznáma. Nejde mi otevřít zadní kryt.", které z 99% znamená, že nejdou. Nicméně nutno dodat, že cena nebyla zas až tak vysoká.







S krytem to tak horký nebylo, byl uvolněný, takže se tam určitě už někdo díval. Nicméně se zdálo, že se v nich nikdo nehrabal, neboť tam byly staré nedotčené vyteklé baterie, které nadělaly svým modrým čímsi dost paseky...a možná se zasloužily i o to, že modul byl kaput. Po očistě notně sežraných minusových kontaktů se modul zdál být ve velmi zachovalém stavu, ale i přes veškerou oživovací péči se jej nepodařilo nahodit.

A tak přišel k duhu starý modul, který byl v chodu, ale měl špatný displej a předcházel se asi o 40s denně. Kombinací elektroniky starého a displeje z nového vznikl docela pohledný funkční modul, který po identifikaci a opravě původce rychlého chodu - špatně přiletovaného spoje jedné nožičky trimru - je v kondici jak za mlada (tzn. v roce 1977+). Přesnost chodu právě ladím, na 2. pokus už jen 3 s denně, ale po pár dalších se dostanu určitě níž.



Po celkovém vyčištění, vyleštění všech šrámů na sklíčku a aplikaci správného kovového tahu je výsledek následující:
