Jelikož těmto hodinkám tu nebylo ještě věnováno patřičné pozornosti, shromáždil a přeložil jsem přes svátky informace, co a jak tenhle zázrak HH vlastně umí.



Nejvíce komplikované hodinky na světě, Patek Philippe ? Genéve Calibre 89



post-4097-1261944220.gif post-4097-1261944193.gif post-4097-1261944207.gif post-4097-1261944229.jpg



Výroba a prodej

Jejich výroba byla zakončena v dubnu 1989 k oslavě 150. výročí založení manufaktury. Vyrobeny byly pouze ve 4 exemplářích (žluté, bílé a růžové zlato, platina), ve žlutém zlatě byly nedávno prodány soukromému sběrateli z Asie za 5.120.000 CHF. První výpočty byly provedeny roku 1980, 5 let trvali přípravné a výzkumné práce, 4 roky výroba, roku 1988 byl sestaven první funkční prototyp. 9. dubna 1989 byla kolekce všech čtyř exemplářů prodána jisté královské rodině. Sbírka byla rozdělena z počátku století, žlutý exemplář byl zakoupen vlivným sběratelem a byl umístěn v jeho soukromém museu, růžový sběratelem z Itálie a platinový byl zakoupen královskou rodinou z blízkého východu a umístěn v jejich soukromém museu. Exemplář z bílého zlata byl vydražen v aukci roku 2004.



Hodinky Calibre 89 jsou naprosto unikátní. Mají dvojitý ciferník, astronomické funkce a celkem 33 komplikací, které ohromí v pravé síle teprve, nahlédnete-li složitosti principů jednotlivých funkcí, které hodinky zobrazují.



post-4097-1261944704.jpg post-4097-1261944722.jpg



Funkce

?běžný? čas - hodiny, minuty a sekundy hlavního času jsou zobrazovány modřenými ručkami v Breguetově stylu doplněny reliéfními indexy rovněž stylu Breguet z 18K zlata. Sekundy jsou zobrazeny rovnou malou vteřinovou ručkou v subciferníku na pozici 6 a slunečním ciferníku. Hlavní čas je nastavován vytáhnutím natahovací korunky do pozice B (indikátor na pozici 11 se přesune na CL). Poté lze ručky nastavit pohybem korunky proti směru hodinových ručiček.

Na předním ciferníku ? 2 ? hodinová ručka, 13 ? minutová ručka, 8 ? sekundová ručka



hvězdný čas - též siderický čas, se užívá v astronomii k popisu zdánlivého pohybu hvězd po obloze, který je způsoben otáčením Země kolem její osy. Liší se od běžně používaného slunečního času, který hodnotami od 0 do 24 hodin popisuje rotaci Země vůči Slunci. Jeden den hvězdného času ? hvězdný den ? netrvá 24 hodin, ale 23 hodin, 56 minut a 4,09 sekundy. Rozdíl je způsoben tím, že zatímco Země vykoná jednu otáčku vůči hvězdám, posune se zároveň po své dráze kolem Slunce asi o 2,5 milionu kilometrů, takže Slunce v tu chvíli není na stejném místě na obloze jako na počátku hvězdného dne. Za jeden rok vykoná Země o jednu otáčku více vůči vzdáleným hvězdám než vůči Slunci, které oběhla. Rozdíl přepočítaný na jeden den dává necelé 4 minuty. Hvězdný a sluneční čas mají tedy stejnou hodnotu jednou za rok. Zdroj.

Převod průměrného slunečního času (tedy ?běžného? času) je tedy, jinými slovy, nutný k vyrovnání odchylky hvězdné a běžné sekundy, přičemž běžná sekunda je rovna 0.9972696 sekundě hvězdné. Hvězdný čas Calibre 89 není však tak přesný, zde je pomě 1s. = 0.9972677 h.s. Hvězdný čas Calibre 89 se tedy předchází o 3.94512 min. denně, což ročně činí 24 hodin.

Hvězdný čas je zobrazován na druhém ciferníku modřenými ručkami v Breguet stylu oproti 24 hodinové škále. Sekundy hvězdného času jsou zobrazovány malou rovnou ručkou na subciferníku na 12 hodině.

32 kolečkový strojek hvězdného času je poháněn čtvrtým kolem hlavního strojku. Tento čas je nastavován korunkou v pozici B a posunem ukazatel polohy korunky na CS. Při pohybu korunkou se ručky přetáčejí v protisměru. Nastavení hvězdného času rovněž nastavuje ostatní sluneční a hvězdné funkce.

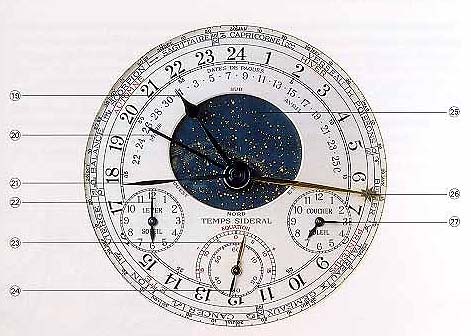

Na zadním ciferníku ? 19 ? hodinová ručka hvězdného času, 21 ? minutová ručka hvězdného času, 24 ? sekundová ručka hvězdného času



druhá časová zóna - druhá časová zóna je zobrazována zlatými ručkami Breguet stylu, zobrazuje hodiny a je umístěna oproti hlavním indexům. Tato nezávislá hodinová ručka je uložena na hodinovém kole, ale může být posunuta vpřed o jednu hodinu každým stisknutím tlačítka na 11 hodině. Tento princip umožňuje cestovateli nastavení jeho hodinek v různých časových zónách bez nutnosti manipulace s minutovou ručkou. Mechanismus nezávislé ručky je patentován manufakturou Patek Philippe. Na předním ciferníku ? 6 ? hodinová ručka druhé časové zóny



čas východu a západu slunce - hodiny a minuty východu slunce v Ženevě (46° 11? 59? severní šířky), což lze přenastavit pro jiné časové pásmo a koresponduje s časem v průběhu roku. Čas západu slunce je indikován stejným způsobem na pozici 8 hodin. Tato časová funkce funguje s přesností +- 5 minut, což je způsobeno refrakcí zemské atmosféry.

Na zadním ciferníku ? 22 ? čas východu slunce, 27 ? čas západu slunce



odchylka času - viz také ?akademická čtvrthodinka?. Jedná se o korekci rozdílu středního slunečního času (rovnoměrný, hodinkami měřený čas, který byl stanoven pro běžné, praktické použití) a času zobrazovaného slunečními hodinami. Tento rozdíl je dán eliptickým pohybem Země vůči Slunci a činí v průběhu roku od +14 min a 59 s (+- 12. února) do ?16min a 15s (+-3. listopadu). Přibližně kolem 15. dubna, 14. června, 1. září a 24. prosince se odchylka rovná nule. Více např. zde.

Mechanismus je poháněn stejným ústrojím jako hvězdný čas.

Na zadním ciferníku ? 23 ? ručka časové odchylky. Škála zobrazuje odchylku od +17 do -17 minut.



věčný kalendář se stoletou korekcí přestupného roku ? v námi používaném gregoriánském kalendáři se přestupný den vkládá každý rok, který je dělitelný čtyřmi s výjimkou celých století, která nejsou dělitelná 400 (roky 2000, 2400 jsou přestupné, kdežto 1700, 1800, 1900, 2100 ne). Chyba gregoriánského kalendáře činí 1 den za 2620 let. Kalendář v těchto hodinkách bude fungovat ještě v roce 2700. Zdroj.

Na předním ciferníku ? 1 - den v měsíci, 5 ? den v týdnu, 11 ? století, dekáda a rok, 16 ? měsíc, 12 ? indikace přestupného roku - indikace čtyřletého cyklu



indikace ročního období ? zadní ciferník, ručka 26



zobrazení rovnodennosti - astronomický termín pro okamžik, kdy Slunce má vůči světovému rovníku nulovou deklinaci. Jarní rovnodennost nastává na severní polokouli obvykle okolo 20. března a podzimní 23. září, přičemž jejich přesný čas se mírně mění. Zdroj.

Zadní ciferník, ručka 26.



zobrazení slunovratu - astronomický termín pro okamžik, kdy Slunce má vůči světovému rovníku největší (v případě letního slunovratu), respektive nejmenší (v případě zimního) deklinaci. Letní slunovrat nastává na severní polokouli obvykle okolo 21. června a zimní 21. prosince, přičemž jejich přesný čas se může mírně měnit. Zdroj.

Zadní ciferník, ručka 26.



zobrazení Zodiaku ? též zvěrokruh, či zvířetník, je myšlený pás +/-9° (18°) na nebeské sféře (myšlená koule nebo někdy jen polokoule, v jejímž středu stojí pozorovatel nacházející se na povrchu Země a dívající se na noční oblohu, do které se promítá pohyb všech viditelný těles vesmíru) táhnoucí se symetricky podél ekliptiky (Rovina ekliptiky je rovina ve které obíhá Země kolem Slunce, ekliptika tyto roviny protíná.)

Zadní ciferník, ručka 26.



hvězdný diagram ? zobrazení aktuální polohy hvězd. Zadní ciferník ? 25.



čas východu, západu a fáze měsíce ? přední ciferník 9.



výpočet Velikonoc - definice Velikonoc z hlediska měření času: ?Velikonoční neděle je vždy nejbližší nedělí po prvním jarním úplňku. První jarní úplněk připadá přitom na 21. 3. nebo na dobu pozdější.? Více (včetně rovnic) zde.

Umíte si představit zakomponovat to do MECHANICKÝCH hodinek??

Zadní ciferník - 20.

vteřinový chronograf (stopky)se zobrazením naměřených hodin a minut. Přední ciferník ? 3 ? dvanáctihodinová indikace naměřených hodin, 7- sekundová ručka chronografu, 14 ? třicetiminutový čítač naměřených minut, 12- vlečná vteřinová ručka (pro měření mezičasu)

westminsterské odbíjení na čtyři gongy ? indikace na předmín ciferníku 4.



?grande and petite sonnerie? ? odbíjení po čtvrhodinách kombinované s repeticí. Nejprve zazní na první gong údaj oznamující počet hodin, na druhý gong pak údaj o počtu čtvrthodin.



alarm (budík)

indikátor pozice korunky ? přední ciferník 10.



teploměr? mechanický (bimetalovou pružinkou), přední ciferník 18.



rezerva nátahu ? přední ciferník 15.





Technika

Strojek obsahuje 1728 částí, (zahrnuto 332 šroubků, 184 koleček, 61 můstků, 68 pružin, 126 kamenných ložisek, 24 ruček, 8 disků, dva hlavní ciferníky a 429 kompositních mechanických součástek.



post-4097-1261944869.gif post-4097-1261944883.gif post-4097-1261944896.gif post-4097-1261944911.gif



?Plotny?

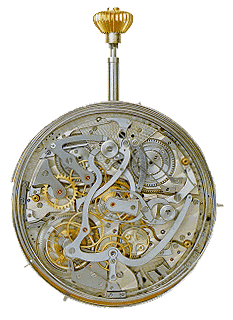

Strojek Calibre 89 je umístěn na čtyřech plotnách. První a zároveň hlavní plotna obsahuje mechanismus pro odbíjení, alarm, indikátor rezervy nátahu pro odbíjení a strojek, 12 hodinový ukazatel. Zadní (čtvrtá) plotna ? mechanismus pro hlavní čas, chronograf, 30 minutový ukazatel a tourbillon. Druhá plotna ? mechanismus pro hvězdný čas, roční období, slunovrat, rovnodennost, čas východu a západu slunce, korekce času, datum Velikonoc a hvězdný diagram. Plotna tři ? mechanismus věčného kalendáře, druhá časová zóna, fáze a východ/západ měsíce, teploměr.

Strojek ? úroveň 1

Strojek Calibre 89 je uspořádán ve čtyřech úrovních po třech plátech maillechortu (slitina známá jako německé stříbro). Strojek s 126 kameny je poháněn jednou hlavní pružinou a regulován tourbillonem. Dvě další pružiny pohání odbíjení a alarm. Strojek má průměr 71.5 mm, zahrnující uložení ploten, a je široký 28.05 mm. Váží 600g. Na této straně hlavní plotny je uloženo ústrojí pro odbíjení, alarm, 12 hodinový indikátor a indikátor rezervy nátahu pro odbíjení a strojek.



Strojek ? úroveň 2

Mechanismus pro hlavní čas, chronograf a 3O minutový indikátor, stejně jako tourbillon, jsou uloženy na druhé straně hlavní plotny. Tourbillon lze vidět vlevo na zhruba 8 hodinách.

Strojek ? úroveň 3

Funkce hodinek jsou kontrolovány a nastaveny 12 externími přístroji. Druhá plotna nese mechanismus pro funkce hvězdného času, konkrétně: hvězdný čas, roční období, slunovrat, rovnodennost a zodiak, čas východu a západu slunce, časové odchylky, den Velikonoc a hvězdný diagram. Zubaté pouzdro pro datum Velikonoc lze vidět pod rytým můstkem nahoře.



Strojek ? úroveň 4

Mechanismus pro sekulární věčný kalendář, druhá časová zóna, fáze měsíce a teploměr jsou podporovány třetí plotnou na její čelní straně. Mechanismus věčného kalendáře je umístěn pod diskem se jmény dnů, měsíců na pravé straně. Kolečko století je kruh, který vyrovnává přestupný rok každých 400 let a je skryto pod můstkem na 3 hodině.



Tourbillon

Regulátor, zvaný tourbillon, vynalezený Abrahamem-Louisem Breguetem (1747-1823) slouží ke kompenzaci chyb způsobených různou polohou hodinkového mechanismu vůči gravitačnímu poli Země. Princip funkce tourbillonu tkví v umístění setrvačníku a krokového ústrojí v pouzdře, které se otáčí kolem své osy, zpravidla jednu otáčku za minutu (tourbillon tím zároveň indikuje vteřiny). Tourbillon použitý v Calibre 89 je vyroben podle originálního Breguetova konceptu. Základní součásti klece tourbillonu jsou vyrobeny z titanu. Klec a krokové ústrojí je vyrobeno z 54 dílů a váží 0,73 g. Klec se otáčí jednou za dvě minuty. Krokové kolečko má 20 zubů.



Gyromax setrvačník

Setrvačník je použit typu Gyromax (patent manufaktury Patek Philippe) s proměnlivou setrvačností, vibrující frekvencí 18.000 kmitů za minutu, nebo pětkrát za sekundu a je vyroben z 14K zlata. Gyromax je složitý setrvačník, který nastavuje efektivní radius setrvačníku v jednom či více bodech jeho kruhového obvodu. Tento systém umožňuje regulačnímu mechanismu být nastavován s větší přesností. Ústrojí setrvačníku sestává z 19 dílů a váží 0,98 g.



Pouzdro

Otevřené pouzdro je vyrobeno z tří barevných variant 18K zlata a z platiny. Centrální část slouží opoře strojku, přední a zadní část drží ochranná skla. Závěs a natahovací mechanismus je umístěn na 12 hodině podle vzoru francouzského výrobce hodinek Jean-Antoina Lépine a nese jeho jméno. Krk závěsu tvoří integrovaná část pouzdra. Dva hlavní ciferníky jsou vyrobeny z disků 14K zlata s nanesenou stříbrnou vrstvou na jejich povrchu, což vytváří zářící povlak. Ciferníky jsou namontovány přímo na druhé a třetí plotně strojku. Skla jsou vyrobena z korundu (safírového krystalu) a jsou odolná proti poškrábání teoreticky jakýmkoliv materiálem vyjma diamantu. Mají tvar kruhu a povrch sférického tvaru. Pouzdro má průměr 88.2 mm a je 36.55 mm tlusté beze skel, 41.07 se skly. Váží 500g. Celková váha hodinek je 1100g.



post-4097-1261944765.jpg post-4097-1261944789.jpg post-4097-1261944807.jpg

post-4097-1261944823.jpg post-4097-1261944845.jpg



A málem bych zapomněl? z tohoto krásného stroje také zjistíte, kolik je vlastně hodin ;)





Zdroje informací a fotek:

http://watch-happening.blogspot.com/2009/1...ippe-patek.html

http://marina.fortunecity.com/westindia/59/ppc89.htm

http://www.timebooth.com/watch-auctions/im...-095711-268.jpg

http://www.europastar.com/europastar/photo...4/q4/patek2.jpg

http://www.hautehorlogerie.org/spip.php?pa...d_document=8408

http://www.chronometrie.com/pdb4/howto.html
