Sestavení automatu II

[haslermetra]

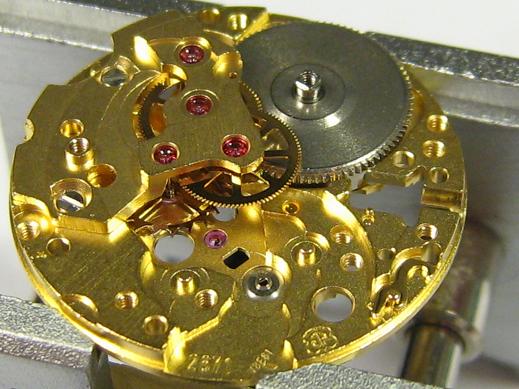

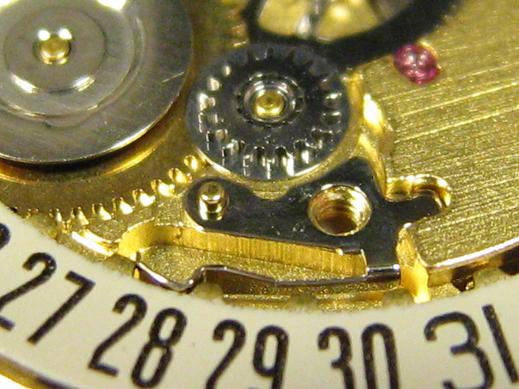

20-ti zubé krokové kolo typické pro 4Hz strojky.

Hackingová páčka.

Záběrová dvojice s nestejnými moduly.

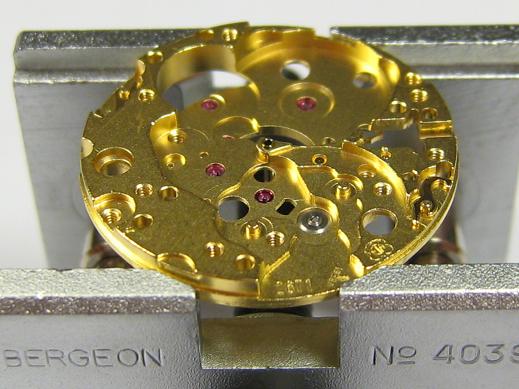

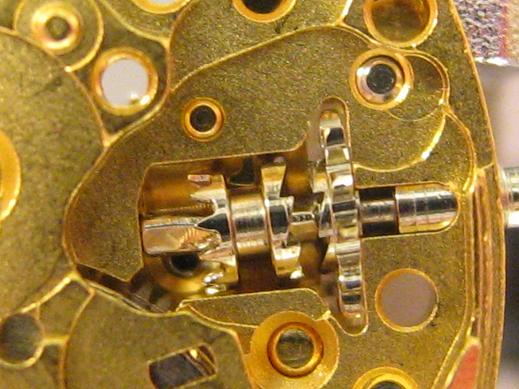

Čtyřhran natahovačky tvarován do "vrtule".

V zápichu přesuvného pastorku si všimněte konce hackingové páčky.

Zvihová plocha palet je více zkosena než u palet pro 15-ti zubá kroková kola.

Tvar inkaperka mi připomíná siluetu nahé ženy.

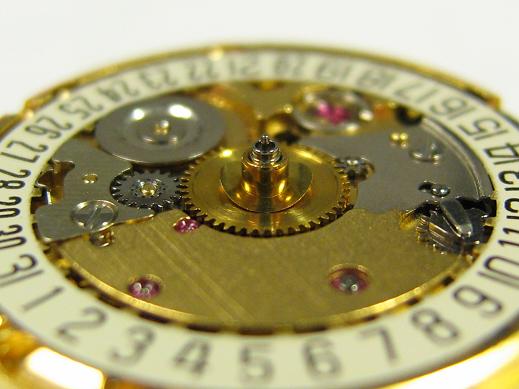

Upevnění číselníku.

Va společnosti Šedesátšestky.



[Marfi]

díky, mám rád tyhle skutečně hodinářské příspěvky



a taky se zeptám, co znamená tohle " Čtyřhran natahovačky tvarován do "vrtule".

kdybych to viděl jinde, řekl bych, že je to "zmožené", jaký to má praktický význam?



Dík

M.

Upraveno 22. prosince 2009 uživatelem Marfi

[KGrob]

Krásný fotky Tomu říkám osvěta. Moc hezké. Díky

[DAveDOG]

Pár fotek je lepších než 200 stran textu, díky. Super podívaná.

[skalis]

Nadhera. Tve fotoserialy hltam opravdu jednim dechem!

[cody]

Diky jen nas zasobuj!

[African]

Tohle je přesně to, proč jsem Chronomagor:-) krásné fotečky, tleskám"

[revue gt]

K čemu slouží ta Hackingová páčka ?

[cubic]

Krásná práce,závidím tomu kdo to takhle zvládá.A taky by mě zajímalo jestli demontáž proběhla kvůli čištění,protože pak by mě zajímalo čím se takový strojek vyčistil.Jako nový ale to on určitě byl!!!

[haslermetra]

  Marfi napsal:

a taky se zeptám, co znamená tohle " Čtyřhran natahovačky tvarován do "vrtule".



Zřejmě z důvodu lepšího zapojení do záběru s tím dalším pastorkem co žene střídné kolo. Při posunu po čtyřhranu se dostává do mírného rotačního pohybu a to možná zajistí lepší "zaklesnutí" do požadovaného záběru pro řízení ruček.

ALE toto provedení jsem viděl u dříve vyrobených strojků.Novější strojky to neměli a fungovali s klasickou natahovačkou stejně spolehlivě.Možná to byla jen slepá ulička ve vývoji.





[haslermetra]

  revue gt napsal:

K čemu slouží ta Hackingová páčka ?



Nevím,jestli jsem to pojmenoval přesně.Zkrátka a prostě jeden konec té páčky je v zápichu přesuvného pastorku a druhý trčí do prostoru blízko obvodu setrvačky.Když se dá natahovací hřídel do polohy řízení ruček a tím pádem zároveň se přestaví přesuvný pastorek i s tou páčkou - její druhý konec se přitlačí na obvod setrvačka a zastaví ji.

Pro železničáře - jako princip brždění nákladního va gónu.Brzdový špalek se přitlačí na obruč kola a va gón zastaví.Jenom nevím kdo to vymyslel dřív,jestli hodináři nebo železničáři.



Provedení na fotce mají větší strojky od Ety: 2824 a její klony a předchůdci.Podobně to mají i nové eltoňácké kalibry. Oni to ale neobšlehli,protože ety mají setrvačku blízko natahovací hřídele a to je výhoda.U primáckých strojků je setrvačka naproti na druhé straně.A jak převést přímočarý relativně krátký pohyb tak "daleko" mezi celým jícím soukolím a k tomu bezpodmínečně v rovině věnce setrvačky?To byl opravdu tvrdý oříšek.









[haslermetra]

Objevil jsem ještě dvě fotky té zatočené natahovačky.Je z Eta 2784.





[brett]

Chlape, Ty musíš být kouzelník!

My compliment!!!

[tombed]

paráda, více takových machrů na fóru, tvé fotoseriály jsou perfektní...

[Koza_c]

To haslermetra.

Super detailni postup a fotografie.

Vsecka cest. .

[CzechJoker]

Fotky parádní, o tom žádná. Možná by stálo za to domluvit se ze Skalisem - byl-li by svolen - a až budeš dělat příště rozborku nějakého Swiss Made strojku, tak to nafotit pod tím jeho mikroskópem, jestli to nrmaj' kucí helvétký někde křivý.

[Dali]

Moc pěkný fotky, díky.

[revue gt]

  haslermetra napsal:

Nevím,jestli jsem to pojmenoval přesně.Zkrátka a prostě jeden konec té páčky je v zápichu přesuvného pastorku a druhý trčí do prostoru blízko obvodu setrvačky.Když se dá natahovací hřídel do polohy řízení ruček a tím pádem zároveň se přestaví přesuvný pastorek i s tou páčkou - její druhý konec se přitlačí na obvod setrvačka a zastaví ji.

Pro železničáře - jako princip brždění nákladního va gónu.Brzdový špalek se přitlačí na obruč kola a va gón zastaví.Jenom nevím kdo to vymyslel dřív,jestli hodináři nebo železničáři.



Provedení na fotce mají větší strojky od Ety: 2824 a její klony a předchůdci.Podobně to mají i nové eltoňácké kalibry. Oni to ale neobšlehli,protože ety mají setrvačku blízko natahovací hřídele a to je výhoda.U primáckých strojků je setrvačka naproti na druhé straně.A jak převést přímočarý relativně krátký pohyb tak "daleko" mezi celým jícím soukolím a k tomu bezpodmínečně v rovině věnce setrvačky?To byl opravdu tvrdý oříšek.

Děkuji za vysvětlení, zase vím o trochu více.

[Helex]

Skvělý, děkuju!
