Ahoj kluci

po uspechu meho predesleho vlakna (http://forum.chronomag.cz/index.php?/topic/116570-rolex-vs-grand-seiko/) a velmi pozitivnich reakci na muj recenzoidni pocin jsem si s nekterymi z Vas psal a vymysleli jsme nejakou dalsi lumparnu. Chtel bych se omluvit tem z vas, se kterymi jsem se nakonec nedohodl, proste nejde stihnout vsechno.



Domluvil jsem se nakonec se Spajdakem a Andrewem (diky kluci jeste jednou za super den!). Oba kluci v krasnou a slunnou sobotu vyrazili na vylet za mnou na nehostinny sever, sbalili do batuzku  nejake hodinky a dodrandili za mnou do prace, kde uz jsem mel domluveneho kolegu obsluhujiciho mikroskop a vlastne celou merici laborku...



Co vam budu povidat, protoze Spajdy toho ma tak nejak plnou kabelku, nafotili jsme celkem ctvery hodinky. Protoze fotek je hromada, nebudu se drzet formatu moji prvni recenze - rozumej vzdy srovnavaci fotka toho jednoho na vicero hodinkach - bo to bych nikdy neslozil dohromady... Radeji venuju kazdy prispevek jednem hodinkam. Pokusim se dodrzet podobnou osnovu v kazdem z prispevku, ale verim, ze mi tu a tam neco ulitne - dopredu se omlouvam, jak uz jsem tuhle psal, nejsem spisovatel.



Zaroven tak nejak tusim, ze sem dnes vecer nestihnu nalipat vsechny hodinky (do ted jsem tri hodiny orezava/zmensoval fotky (ono kdyz mas jen malovani, tezko behat stovku pod deset)...



Dovolte mi tedy zacit pravdepodobne nejvzacnejsim kouskem ktery privezl Andrew. Jedna se o Audemars Piguet Royal Oak, ref. 15202 známé jako "Jumbo".

Predem musim rict, ze hodinky jak maji tmavy cislenik, tak se velice spatne fotily diky blbym svetelnym podminkam (ten tmavy ciselnik proste pohlcuje svetlo... veskere snahy o prisviceni nebyly moc platne). Coz nas trosku mrzelo, protoze nazivo jsou uplne uzasne. Ale tak nedelali jsme tohle nase sezeni kvuli krasnym umeleckym fotkam, ale spis proto, aby bylo videt co, okem videt neni.



Zacneme tedy logem:

celkovy pohled (tezko rict jestli brat jako logo AP, nebo napis - dostane se Vam tedy obojiho)

Zde tedy AP




detail




Detail 2




Detail z druheho mikroskpu - vzdy budou dve ostreni


a




A jeste bliz




a




Ted tedy napis





detail





Neco maleho k sroubkum




Detaily indexu:






Rucicky a jejich ulozeni - shodli jsme se s klukama na tom, ze drobne nedokonalosti jsou zpusobeny rucni asemblazi.

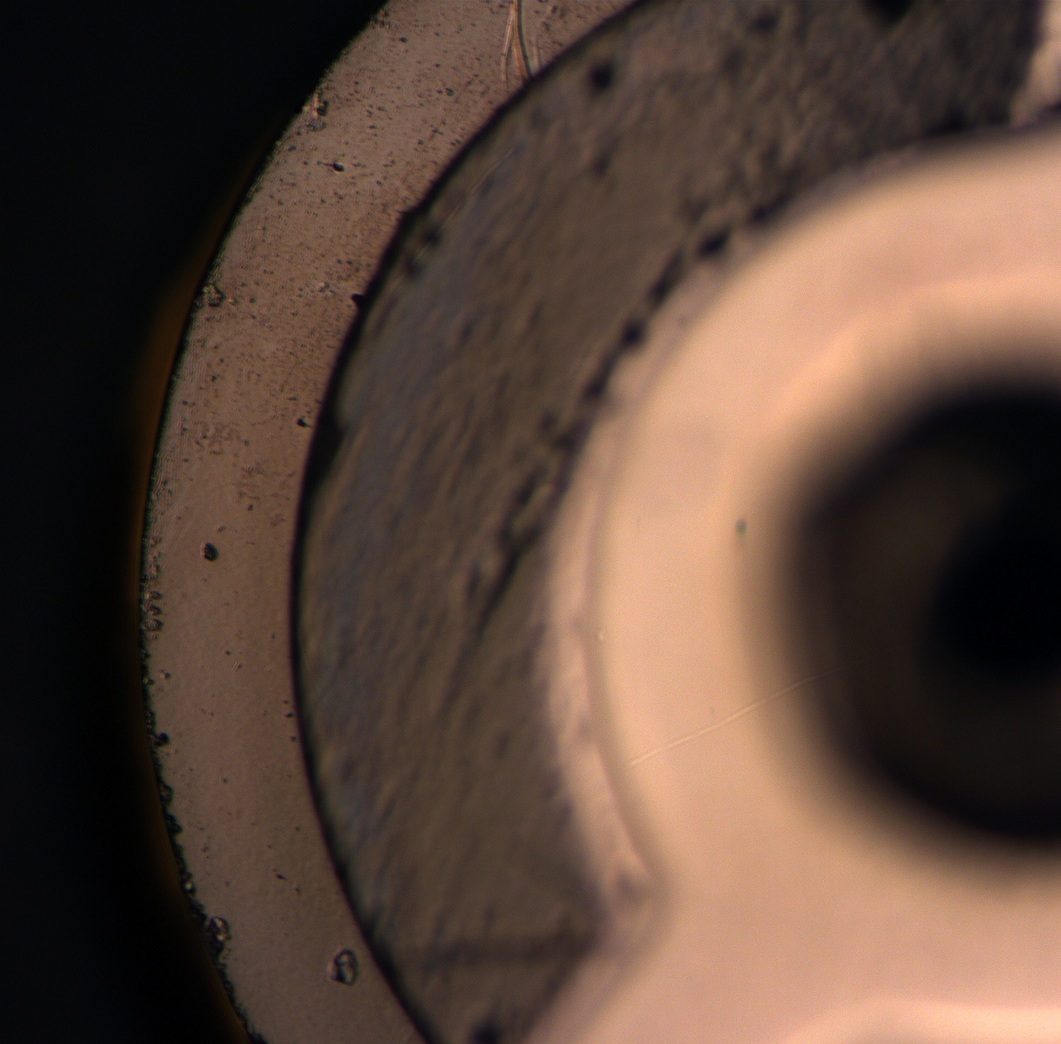

A zde to ulozeni




a bliz





Datumka (stourali jsme se v tmo, z ceho sakra muze byt - nakonec jsme se shodli na keramice... (teda ten nas kvalitar to tak nejak uhodl z obrazku - my jen kyvali)


Jine ostreni



a vic a vic detailu:






Ted neco malo ke kvalite tisku. Zalibil se nam napis dole Swiss





a druhy mikroskop:


detail:


A nejvic co jsme umeli:




Ted posledni vec, co je videt "zepredu" - struktura ciselniku... Jak nam Ondra rikal - normalne to krouhaji - na YouTube je krasne video (odkaz si s prominutim najdete prosim sami). Tu jste uz urcite zaznamenali z predeslych fotek jak je krasna...



A zde s meritkem:




Tolik vse co jsme nacvakali zepredu.

Zezadu se nam tez neco povedlo, ale diky tahu se fotilo hur (a na odbornou demontaz jsme si nikdo netroufli)

Vetsinou to jsou fotky rotoru:






A zde zdobeni rotoru:




A text:





Vic zblizka:


zaostreno na pozadi


a na vrsek:




Nu a zaverem bych dal nejakou peknou fotku - trebas nejaka kolecka :)




Zaver: delat nebudu stejne jako minule - kazdy je schopen zhodnotit sam co videl a jak se mu to libilo. Mne nazivo se to libilo moc.



Pokud jste dosli az sem, libilo se vam to a prijde vam toho malo, nezoufejte. je to prvni cast ze ctyr. Dalsi budou nasledovat (jeste BP bych chtel dat jeste dnes, zbytek do konce tydne). Pokud nelibilo, tak jste sem stejne nedocetli :)



Uff. Jdu smolit ty BP...



Share this post


Link to post
Share on other sites

Pecka! Fakt zajímavý. Přimlouvám se za další díly. Tohle se jen tak nikde nenajde.

Díky všem zúčastněným.

Share this post


Link to post
Share on other sites

Navrhuju ted neplevelit (a smazat), at jsou hodinky pekne za sebou a ne na stranach 1,3,10,15... Pochvaly zatím muzou jit do uz zkonzumovaneho vlakna GS vs RLX.

Share this post


Link to post
Share on other sites

Myslím, že mAra udělá nové vlákno zaslouženě. Díky moc. Je to paráda. Zajímalo by mě, jak by vypadaly pod mikroskopem obyčejné hodinky jako např. Seiko 5

Share this post


Link to post
Share on other sites

Se trefim do hlavy  - se mi to kouslo kdyz uz jsem mel BP skoro hotove...no tak tedy druhy pokus :)



Dalsim kouskem ktery privezl kolega Spajdy byly Blancpain Leman Chronograph... Osobne jsem je bral jako jako konkurenta GS/Rolex z meho predesleho vlakna. Tentokrat to bude s min textem, at to mam rychleji - sak co vam budu povidat - sami vidite...



Zacneme tedy opet celkovym pohledem: Zde je videt, jak se ten svetly ciselnik o poznani lip foti...






Plasticke logo je vzdycky fajn, ze?


Druhy mikroskop:





Index (tady me mrzi, ze jsem to foceni nejak osulil - fotku mam jen jednu :(

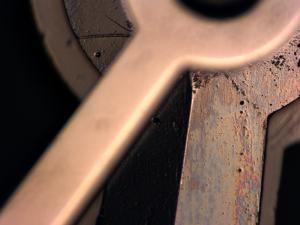

Ale ceho je hodne jsou rucky a jeji ulozeni. Zde tedy spis to ulozeni:


Dve ruzna ostreni:



A druhy mikroskop - vzdy stejne fotky dvakrat s ruznym zaostrenim:



Vetsi detail:


A ted i s ruckama:



Rucky celkem:

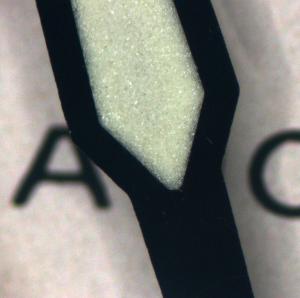

Samotne rucky v detailu :

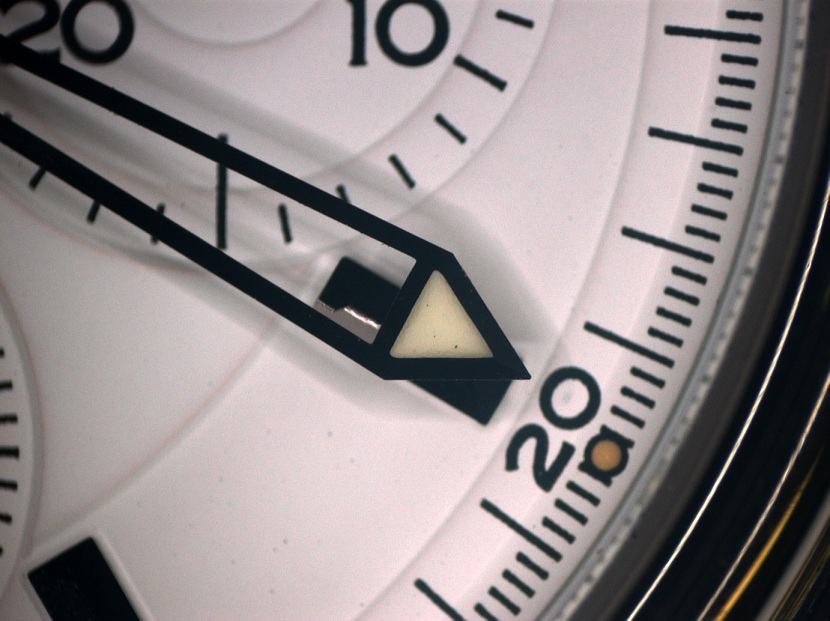

A jelikoz je konec vterinovky lakovany, nemohli jsme si nechat ujit srovnani s Rolexem (ktery nedopadl nejlip - jiste pamatujete)

Celkovy pohled:


A vic a vic zblizka:



A druhy mikroskop:






A neco malo ke kvalite tisku a detailu:



Maly text po obvodu / lumi:



A z druheho mikroskopu - spatne to odrazelo svetlo, tedy jen pro tu strukturu

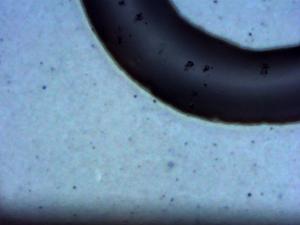

sestka:



Nejake to B z druheho mikroskopu:

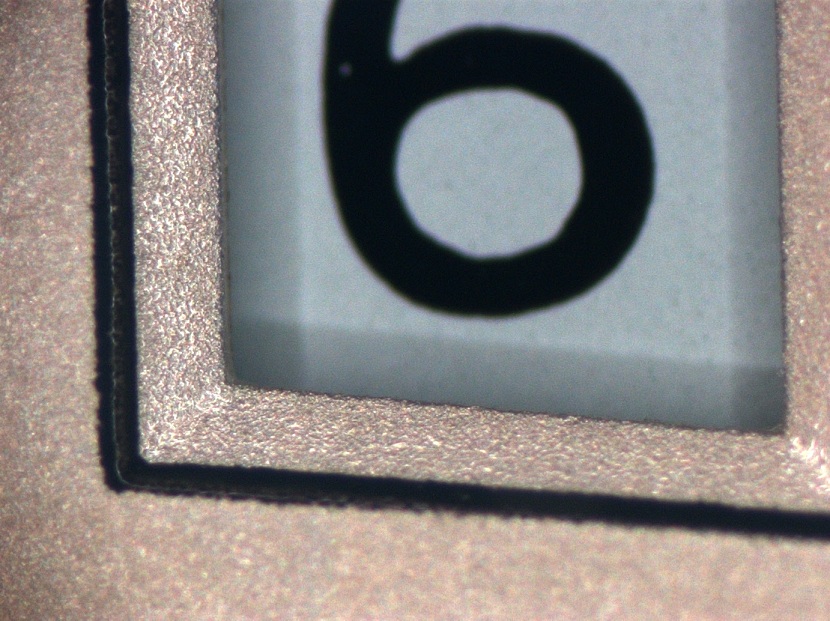

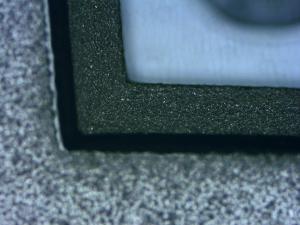

A jeste datumovka :






A to  je vse, co se tyka BP. Pruhled na strojek neni, proto foto strojku nemame...



A abyste nerekli, ze jsem nehodny, jeste sem zkusim natukat Zenitky (pokud se mi to zas cele nesmaze)... A na priste mi zbydou jen Panerai (to uz bych fakt dneska nedal - rano vstavam v sest do rachoty). Ale fotky uz mam upravene, tak bych to mohl dat zitra, nejpozdeji ve stredu.

So stay tuned to our channel....

Share this post


Link to post
Share on other sites

Dalsi Spajdyho hodinky:Zenith Elite Port Royal V. Teoreticky nejlevnejsi hodinky co jsme fotili...



Celkovy pohled : sklicko hazelo odlesky, sory za to






A hura na indexy - zacneme plastickym na dvanactce




Na posledni fotce nam prisel, ze je sejdrem - jesteze jsme v merici laboratori... Co myslite, je tam?


A  byl tam!



Jeste tedy z druheho mikroskopu - ostreno nadvakrat:

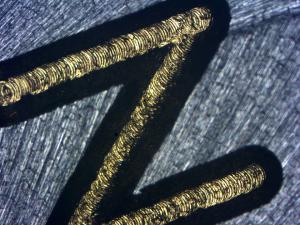

Indexy ostatni byly tistene:






A opet druhy mikroskop:





Rucky a jejich ulozeni - opet zacneme ulozenim:


detail:




A druhy mikroskop co myslite, byl tam?





Bohuzel jsme museli konstatovat, ze je to koroze... :(



A rucky:





Druhy mikroskop:






vterinovka:





U techto hodinek jsme blejskli i korunku:





Neco malo ke kvalite tisku:






A datumovka:



druhy mikroskop:








To je zepredu vse... Diky pruhledu mame i nejake fotky strojku... Zacneme zdobenim rotoru:



a zblizka co to jen slo a co nas sklicko pustilo:


Vic:


jeste vic (oped dvoje ostreni)





jeste tusim oznaceni strojku:





Ulozeni setrvacky (jezis, snad to rikam dobre)



A z druheho mikroskopu - tu to vypada o poznani lip.... (ctyri ruzna ostreni)





a vetsi detaily:



vypada to dobre, co ;-)



a ted uz jen nejaka kolecka:






Snad nebudu za blbce - vlasek, ze :)



a s meritkem:


A zakonceni : krok





Tak snad to tu mam vsechno. Doufam, ze se vam to, kluci, libi a ze jste mozna videli neco, na co se jen tak nekdo jen tak nekoukne...



Jeste jednou dekuju obema kolegum za zapujceni hodinek - bez nich by toto druhe vlakno nevzniklo!

No a posledni kousek - Panerai - si necham snad na stredu (proste dokonce tydne to sem dam - slibuju :))

Share this post


Link to post
Share on other sites

Vážně skvělý počin. Obdivuju i kluky, že měli odvahu nalít si čistého vína a zapůjčit své hodinky. Kam mohu přispět na další pokračování tohoto seriálu?

Share this post


Link to post
Share on other sites

Zajímavé :thumbsup_anim:



U toho vlásku to chtělo poměřit/porovnat všechny závity, co jsou v záběru.

Share this post


Link to post
Share on other sites

Fantastický, Maro. A smeknutý klobouček před majiteli hodinek, obzvlášť před Spajdym, který hodinky víc točí a díky detailním fotkám riskoval (aneb sloníka je přece třeba jen chválit :) )



Mile mě překvapily Zenithy, které (až na ty ručky) mají zpracování tištěných indexů a povrchovku rotoru i frézování na hodně podobné úrovni jako GS.



AP waffle dial je samozřejmě pecka a jdu hned hledat to video, kde ho krouhaj.



Díky, chlapi!!!

Share this post


Link to post
Share on other sites

Marku děkuji Ti, stejně jako osobně, za velmi příjemný den, strávený s hodinkovými nadšenci. Bylo to pro mne velmi poučné a i přes zjištění, že AP z roku 2006 jsou v detailu "hůře" zpracované, než-li Tvé (jinak děsně krásné) GS, jsem velmi rád, že jsme se mým opravdu milovaným hodinkám mohli podívat na šroubek. Budu moc rád, pokud to s některými zdejšími členy třeba zopakujete a budeme moct porovnat i jiné značky z takto velké blízkosti. Při pohledu na fotky lituji, že mne nenapadlo sundat den předtím tah, abychom mohli udělat víc fotek strojku.



Pro ty, kteří by se chtěli vzdělat ve výrobě AP RO, zde je ono video, ukazující výrobu ciferníku... jinak na něj navazují i další videa, která mapují výrobu ostatních částí hodinek, ale o tom toto skvělé vlákno není.



Díky, že jsem mohl být součástí tohoto vyprávění.



Edited by Andrew

Share this post


Link to post
Share on other sites

Kluci skvělý počin :thumbsup_anim: A jsem rád, že jsem s odvážnými kluky z Prahy mohl pokecat osobně a vidět APčka  :D

Share this post


Link to post
Share on other sites

Je to jednoduše naprostá bomba! Máro díky za zprostředkování takového pohledu a klukům, že zapůjčily jejich skvosty. Na každých se dají najít nějaké mouchy, ale oni taky tak detailní fotky ukáží mnohem víc, než člověk vidí, takže se to musí brát s určitým nadhledem a naopak u některých částí člověk až žasne, jak je něco takového možné.

Co mě zaujalo asi nejvíc je samozřejmě ciferník AP, to je neskutečné a Zenith a jejich opravdu precizní tisk. Tak mě napadá, že jste možná mohli zkusit u těch AP, když byly na tahu, právě ten tah taky vyfotit v pořádném detailu, respektive detaily broušení, protože to je u nich taky unikát.

Share this post


Link to post
Share on other sites

Je to fakt obdivuhodný kus práce. Přiznám se, že trochu soucítím s výrobci, s mikroskopickou analýzou se fakt nepočítá a i když z toho srovnání některé značky vycházejí líp a některé hůř, asi by mě to nezastavilo, kdybych některé z těch "horších" hodinek fakt chtěl.



Jako Seikojób-in-residence bych mohl k posouzení nabídnout GSa s okem snadno postřehnutelnou nedokonalostí na ručce :)
